flexibele diafragmakoppeling
>
|
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |
| Modelnummer | De enige schijf van JMI |

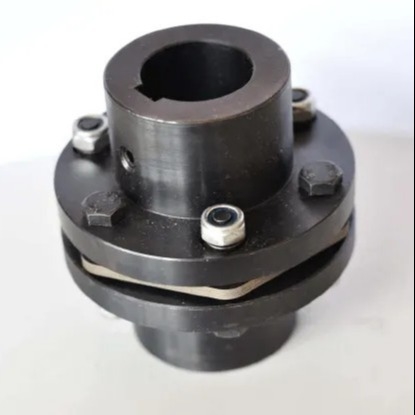

De Elastische het Diafragmakoppeling van JMII behoort tot de koppelingen van het de reeksdiafragma van JM. Zij worden samengesteld uit verscheidene groepen diafragma's (roestvrij staal dun moersleutel), en de bouten worden doorweven met de twee helften koppelingen. Elk diafragma wordt samengesteld uit verscheidene bladen. Het diafragma is verdeeld in koppelstangtype en gehele vorm met verschillende vormen. Zijn elastische misvorming wordt gebruikt om de relatieve verplaatsing van de twee assen te compenseren, en het is een hoge prestaties flexibele koppeling van metaal elastische elementen. Geen smering, compacte structuur, levensduur met hoge weerstand, lange, geen omwentelingsontruiming, geen invloed op temperatuur en olieverontreiniging, het hebben de kenmerken van zure weerstand, alkaliweerstand en corrosieweerstand.
de ouble Koppeling van de Diafragma Flexibele Schacht voor de Stap Moto van de Schachtcodeur
1. De hoge torsiestarheid, kan de omwenteling van de schacht nauwkeurig controleren, kan high-precision controle uitvoeren
2. Ontworpen voor servo en het stappen motor
3. Geen hiaat tussen de schacht en de kokerverbinding, algemeen voor positieve en negatieve omwenteling
4. Lage inertie, geschikt voor hoge snelheidsverrichting
5. Het diafragma wordt gemaakt van de lentestaal met uitstekende moeheidsweerstand
|
Model |
Nominale torqueTn /N.m |
maximumkoppel |
|
|
De lengte van het schachtgat |
D |
D1 |
t |
Gewrongen stijfheid |
gewicht |
inertieogenblik |
|
|
|
|
|
|
|
J1 Y |
L |
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
JM1Ⅱ |
40 |
63 |
10700 |
14-28 |
27-62 |
35 |
80 |
39 |
8±0.2 |
0,37 |
0,9 |
0,0005 |
|
JM2Ⅱ |
63 |
100 |
9300 |
20-38 |
38-82 |
40 |
92 |
53 |
|
0,45 |
1.4 |
0,0011 |
|
JM3Ⅱ |
100 |
200 |
8400 |
25-45 |
44-112 |
45 |
102 |
63 |
|
0,56 |
2.1 |
0,002 |
|
JM4Ⅱ |
250 |
400 |
6700 |
30-55 |
60-112 |
55 |
128 |
77 |
11±0.3 |
0,81 |
4.2 |
0,006 |
|
JM5Ⅱ |
500 |
800 |
5900 |
35-65 |
60-142 |
65 |
145 |
91 |
|
1.2 |
6.4 |
0,012 |
|
JM6Ⅱ |
800 |
1250 |
5100 |
40-75 |
84-142 |
75 |
168 |
105 |
14±0.3 |
1.42 |
9.6 |
0,024 |
|
JM7Ⅱ |
1000 |
2000 |
4750 |
45-80 |
84-172 |
80 |
180 |
112 |
15±0.4 |
1.9 |
12.5 |
0,0365 |
|
JM8Ⅱ |
1600 |
3150 |
4300 |
50-85 |
84-172 |
|
200 |
120 |
|
2.35 |
15.5 |
0,057 |
|
JM9Ⅱ |
2500 |
4000 |
4200 |
55-85 |
84-172 |
|
205 |
|
20±0.4 |
2.7 |
16.5 |
0,065 |
|
JM10Ⅱ |
3150 |
5000 |
4000 |
55-90 |
84-172 |
90 |
215 |
128 |
|
3.02 |
19.5 |
0,083 |
|
JM11Ⅱ |
4000 |
6300 |
3650 |
60-95 |
107-172 |
100 |
235 |
132 |
23±0.5 |
3.46 |
25 |
0,131 |
|
JM12Ⅱ |
5000 |
8000 |
3400 |
60-100 |
107-212 |
|
250 |
145 |
|
3.67 |
30 |
0,174 |
|
JM13Ⅱ |
6300 |
10000 |
3200 |
63-110 |
107-212 |
110 |
270 |
155 |
|
5.2 |
36 |
0,239 |
|
JM14Ⅱ |
8000 |
12500 |
2850 |
65-110 |
107-212 |
115 |
300 |
162 |
27±0.6 |
7.8 |
45 |
0,38 |
|
JM15Ⅱ |
10000 |
16000 |
2700 |
70-125 |
107-212 |
125 |
320 |
176 |
|
8.43 |
55 |
0,5 |
|
JM16Ⅱ |
12500 |
20000 |
2450 |
75-130 |
107-252 |
140 |
350 |
186 |
32±0.7 |
10.23 |
75 |
0,85 |
|
JM17Ⅱ |
16000 |
25000 |
2300 |
80-140 |
132-252 |
145 |
370 |
203 |
|
10.97 |
85 |
1.1 |
|
JM18Ⅱ |
20000 |
31500 |
2150 |
90-160 |
132-302 |
165 |
400 |
230 |
|
13.07 |
115 |
1.65 |
|
JM19Ⅱ |
25000 |
40000 |
1950 |
100-170 |
167-302 |
175 |
440 |
245 |
38±0.9 |
14.26 |
150 |
2.69 |
|
JM20Ⅱ |
31500 |
50000 |
1850 |
110-180 |
167-302 |
185 |
460 |
260 |
|
22.13 |
170 |
3.28 |
|
JM21Ⅱ |
35500 |
56000 |
1800 |
120-200 |
167-282 |
200 |
480 |
280 |
|
23.7 |
200 |
4.28 |
|
JM22Ⅱ |
40000 |
63000 |
1700 |
130-200 |
202-352 |
210 |
500 |
295 |
|
24.6 |
230 |
5.18 |
|
JM23Ⅱ |
50000 |
80000 |
1600 |
140-220 |
202-352 |
220 |
540 |
310 |
44±1 |
29.71 |
275 |
7.7 |
|
JM24Ⅱ |
63000 |
100000 |
1450 |
150-240 |
202-410 |
240 |
600 |
335 |
50±1.2 |
32.64 |
380 |
9.3 |
|
JM25Ⅱ |
80000 |
125000 |
1400 |
160-250 |
242-352 |
255 |
620 |
350 |
50±1.2 |
37.69 |
410 |
15.3 |
|
JM26Ⅱ |
90000 |
140000 |
1300 |
180-260 |
242-410 |
275 |
660 |
385 |
|
50.43 |
510 |
20.9 |
|
JM27Ⅱ |
112000 |
180000 |
1200 |
190-280 |
282-470 |
295 |
720 |
410 |
60±1.4 |
71.51 |
620 |
32.4 |
|
JM28Ⅱ |
140000 |
200000 |
1150 |
220-300 |
282-470 |
300 |
740 |
420 |
|
93.37 |
680 |
36 |
|
JM29Ⅱ |
160000 |
224000 |
1100 |
240-320 |
330-470 |
320 |
770 |
450 |
|
114.53 |
780 |
43.9 |
|
JM30Ⅱ |
180000 |
280000 |
1050 |
250-340 |
330-550 |
350 |
820 |
490 |
|
130.76 |
950 |
60.5 |
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
