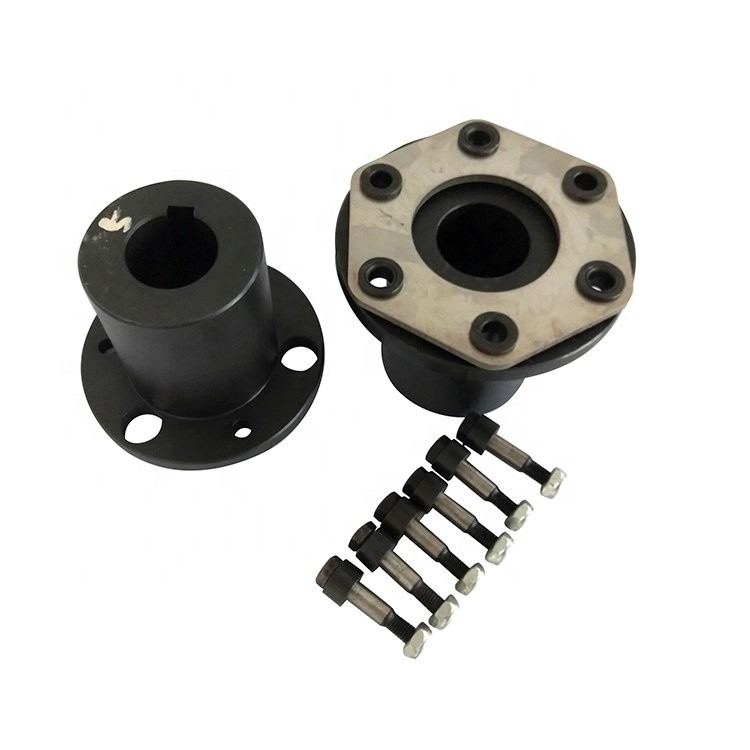

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines

Plaats van herkomst	cangzhou、 China
Merknaam	jude
Certificering	CE、ISO
Modelnummer	JMI

Productdetails

Toepasselijke Industrie:

Productieinstallatie, MachinesReparatiewerkplaatsen

Structuur:

Schijf

Flexibel of Stijf:

Flexibel

Materiaal:

Staal

Productnaam:

Diafragmakoppeling in Textielmachines wordt gebruikt die

Kleur:

Zwart

MOQ:

1 reeks

Lichaamsmateriaal:

45# staal

Verpakking:

Karton

Haven:

Tianjin

Eigenschap:

anti-oliecorrosie, het Lange werkende leven

Hoog licht:

Koppeling van het staal de Flexibele Diafragma

,

Koppeling van het schijf de Flexibele Diafragma

Productomschrijving

Diafragmakoppeling in Textielmachines wordt gebruikt die

Productomschrijving

Eigenschappen van schijfkoppeling:

De ascompensatiecapaciteit is sterk, vergelijkbaar geweest met de toestelkoppeling. De hoekige verplaatsing kan worden verdubbeld. Flexibel, sta as, radiale en hoekige verplaatsing toe.
Het heeft duidelijk bevochtigingseffect, geen lawaai, geen slijtage.
Pas aan op hoge temperatuur (- 80+300) aan. Kan in ruw milieu werken. En veilige exploitatie in het effect, trillingsmilieu.
Hoge transmissieefficiency, tot 99.86%.Especially geschikt voor middel en hoge snelheidsmachtstransmissie.
Eenvoudige structuur, lichtgewicht, kleine grootte, gemakkelijk te assembleren en te demonteren. Geen smering wordt vereist.
Breng nauwkeurig de snelheid over, die zonder misstap lopen, kan voor de transmissie van precisiemachines worden gebruikt.

Machtstransmissie	0,1 – 70 mw
Snelheden	tot 80 000 t/min
Torsie	tot 1 500 000 NM
Ontwerpmodellen	enig diafragma dubbel-diafragma
Verbindingstype	Binnenhub Buitenhub Flens
Diafragma-koker verbinding	Vastgebout

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines 0

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines 2

Grootte	Torsie	Maximum torsie	Snelheid	Droeg	Lengte				D	Draai	t	Inertie	m

	Tn	Tmax	[n]	D						C		I	/ kg ≈
	/N·m	/N·m	/r·min	(H7)	Y type	J, J1,		Geadviseerd L		/N·m·rad-1		kg·m2 ≈
						Type Z
					L	L	L1
JMI1	25	80	6000	14	32	-	J1 27 Z1 20	35	90	1 × 104	8.8	0,0007	1
				16, 18, 19	42		30
				20, 22	52		38
JMI2	63	180	5000	18, 19	42	-	30	45	100	1.4 × 104	9.5	0,001	1.3
				20, 22, 24	52		38
				25	62		44
JMI3	100	315	5000	20, 22, 24	52	-	38	50	120	1.87 × 104	11	0,0024	2.3
				25, 28	62		44
				30	82		60
JMI4	160	500	4500	24	52	-	38	55	130	3.12 × 104	12.5	0,0037	3.3
				25, 28	62		44
				30, 32, 35	82		60
JMI5	250	710	4000	28	62	-	44	60	150	4.32 × 104	14	0,0083	5.3
				30-32-35	82		60
				40	112		84
JMI6	400	1120	3600	32, 35, 38	82	82	60	65	170	6.88 × 104	15.5	0,0159	8.7
				40, 42, 45	112	-	84
				, 48, 50
JMI7	630	1800	3000	40, 42	112	112	84	70	210	10.35 × 104	19	0,0432	14.3
				45, 45, 50		-
				, 55, 56
				60	142		107
JMI8	1000	2500	2800	45, 48	112	112	84	80	240	16.11 × 104	22.5	0,0879	22
				50, 55, 56		-
				60-63-65	142		107
JMI9	1600	4000	2500	55, 56	112	112	84	85	260	26.17 × 104	24	0,1415	29
				60, 63, 65	142	-	107
				, 70, 71, 75
				80	172		132
JMI10	2500	6300	2000	63, 65, 70	142	142	107	90	280	7.88 × 104	17	0,2974	52
				, 71, 75
				80-85-90	172	-	132
JMI11	4000	9000	1800	75	142	142	107	95	300	10.49 × 104	19.5	0,4782	69
				80-85-90	172	-	132
				100, 110	212		167
JMI12	6300	12500	1600	90, 95	172	-	132	120	340	14.07 × 104	23	0,8067	94
				100, 110	212		167
				, 120, 125
JMI13	10000	18000	1400	100, 110	212	-	167	135	380	19.23 × 104	28	1.7053	128
				, 120, 125
				130, 140	252		202
JMI14	16000	28000	1200	120, 125	212	-	167	150	420	30.01 × 104	31	2.6832	184
				130, 140, 150	252		202
				160	302		242
JMI15	25000	40000	1120	140, 150	252	-	202	180	480	47.46 × 104	37.5	4.8015	263
				160, 170, 180	302		242
JMI16	40000	56000	1000	160, 170, 180	302	-	242	200	560	68.09 × 104	41	9.4118	384
				190, 200	352		282
JMI17	63000	80000	900	190, 200, 220	352	-	282	220	630	101.3 × 104	47	18.3753	561
				240	410		330
JMI18	100000	125000	800	220	352	-	282	250	710	161.4 × 104	54.5	28.2033	723
				240, 250, 260	410		330
JMI19	160000	200000	700	250, 260	410	-	330	280	800	79.3 × 104	48	66.5813	1267
				280.300.320	470		380

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines 3

Verwante Producten

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines 4

Zwarte Flexibele het Diafragmakoppeling van het Schijfstaal voor Textielmachines 5

FAQ

Q1: Bent u handelsmaatschappij of fabrikant?

A: Wij zijn fabriek.

Q2: Verstrekt u steekproeven? is het extra vrij of?

A: : Ja, konden wij de steekproef aanbieden maar niet kostenloos. Eigenlijk hebben wij een zeer goed prijsprincipe, wanneer u de bulkorder dan kosten van steekproef zult zijn terugkeer aan u maakt.

Q3: Hoe lang is uw levertijd?

A: Over het algemeen is het 10-15 dagen als de goederen in voorraad zijn. of het is 7-25 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.

Q4: Hoe lang is uw garantie?

A: Onze Garantie is 12 maand.

Q5: Hebt u inspectieprocedures voor koppeling?

A: 100% zelfinspectie vóór verpakking

Q6. Wat is uw betaling?

A: 1) 100% T/T. 2) 30% vooraf, anderen vóór verzending. 3) L/C Q7: Kan ik een bezoek aan uw fabriek vóór de orde hebben? A: Zeker, welkom om onze fabriek te bezoeken.
