| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |
| Modelnummer | L075 |

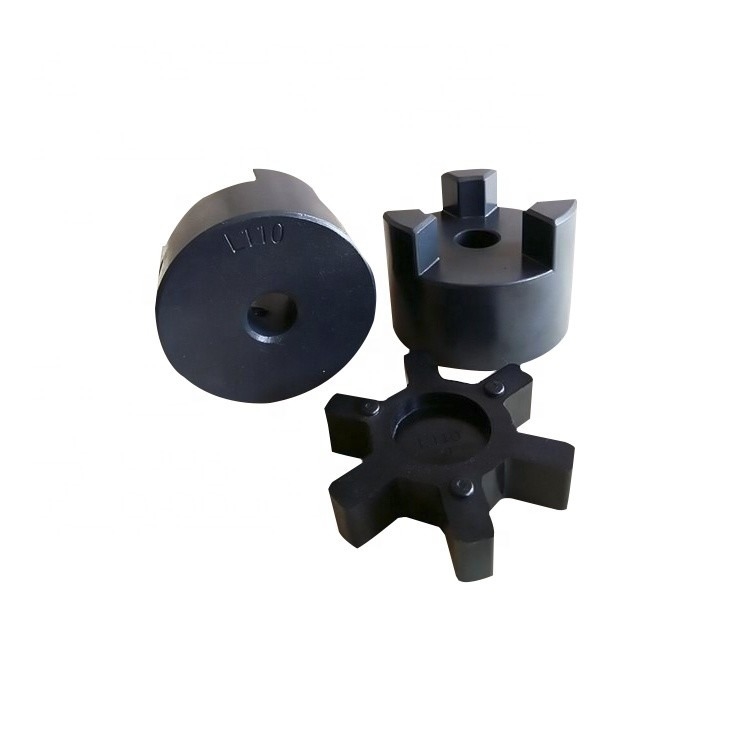

L075 de hoge koppeling van de elasticiteits rubberspin
De eigenschappen van L bogen kaakkoppeling:
1.Easy van inspectie, gemakkelijk onderhoud
2.Can absorberen trilling, parallelle, hoekige en asmisalignments
3.Identical rotatiecharateristics met de wijzers van de klok mee en tegen de wijzers van de klok in
4.Both het eindenmateriaal is ijzer, midden voor rubbermaterialen
5.Simple configuratie, setscrew type, lage prijs
6.Hole kan zelf-verwerken, gemakkelijk vergemakkelijk
7.For stapmotor, schroef, machine plaatsend systeem
|
Het type van Lovejoy standaardl de koppelingsparameters en gegevens van de Kaakspin:
| Grootte | Type | Standaard droeg | Droeg metrisch | Droeg duim | Afmetingen | Torgue | Rotatiesnelheid t/min | Massa kg | ||||||
| Min | Maximum | Min | Maximum | A | B | C | D | E | nodig NM | |||||
| L035 | 1 | 3 | 3 | 8 | 1/8“ | 3/8“ | 16 | 20.2 | 7.8 | 6.6 | - | 0,5 | 30,000 | 0,03 |
| L050 | 1 | 6 | 5 | 15 | 3/16“ | 5/8“ | 28 | 43 | 12 | 15.6 | - | 3 | 17,000 | 0,13 |
| L070 | 1 | 9 | 7 | 19 | 3/16“ | 3/4“ | 35 | 50.7 | 12.7 | 19 | - | 5 | 13,000 | 0,24 |
| L075 | 1 | 9 | 9 | 25 | 3/16“ | 1“ | 45 | 55 | 12.7 | 21 | - | 10 | 10,000 | 0,40 |
| L090 | 1 | 9 | 9 | 28 | 3/16“ | 1 1/8“ | 54 | 55 | 12.7 | 21 | - | 16 | 9,000 | 0,68 |
| L095 | 1 | 9 | 9 | 28 | 3/8“ | 1 1/8“ | 54 | 64 | 12.7 | 25.5 | - | 22 | 9,000 | 0,71 |
| L099 | 1 | 12 | 12 | 35 | 7/16“ | 1 3/8“ | 65 | 72.5 | 19 | 27 | - | 45 | 7,000 | 1.22 |
| L100 | 1 | 12 | 12 | 35 | 7/16“ | 1 3/8“ | 65 | 88.5 | 19 | 35 | - | 50 | 7,000 | 1.40 |
| L110 | 1 | 15 | 15 | 48 | 1/2“ | 1 7/8“ | 84 | 108 | 22 | 43 | - | 90 | 5,000 | 3.00 |
| L150 | 1 | 15 | 15 | 48 | 5/8“ | 1 7/8“ | 96 | 115.4 | 25.4 | 45 | - | 150 | 5,000 | 5.00 |
| L190 | 2 | 19 | 19 | 55 | 5/8“ | 2 1/4“ | 115 | 133.4 | 25.4 | 54 | 102 | 200 | 4,200 | 7.60 |
| L225 | 2 | 19 | 19 | 65 | 3/4“ | 2 5/8“ | 127 | 153.4 | 26.4 | 64 | 108 | 300 | 4,200 | 9.00 |
