XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm
  • XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm
  • XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm
  • XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm
  • XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm
  • XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm

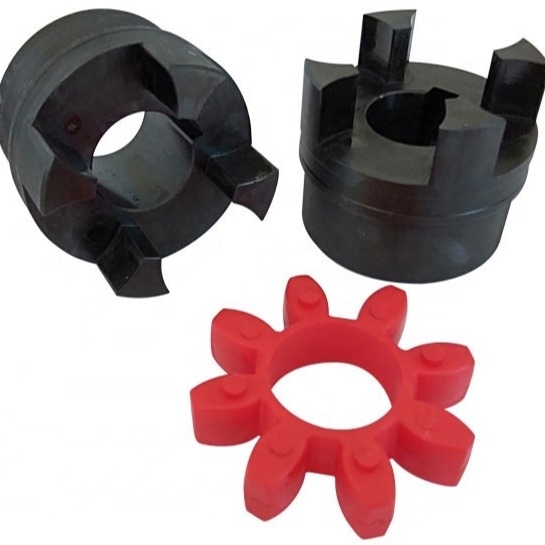

XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm

XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm

Plaats van herkomst cangzhou、 China
Merknaam jude
Certificering CE、ISO
Modelnummer Rotex24 XL2
Productdetails
Toepasselijke Industrie:
Hotels, Bouwmateriaalwinkels, Productieinstallatie, MachinesReparatiewerkplaatsen, Voedsel & Drankfa
Structuur:
Kaak/Spin
Flexibel of Stijf:
Flexibel
Standaard of Niet genormaliseerd:
Norm
Materiaal van hubs:
S45C
Materiaal van spin:
Urethane
Productnaam:
rotex flexibele kaakkoppeling
Oppervlaktebehandeling:
Het zwart maken
Toepassing:
Industrieel Materiaal
Tarieftorsie:
120Nm
Snelheid:
14000RPM
MOQ:
1 reeks
douane:
Ja
Haven:
ROTEX-KOPPELING AAN TIANJIN-HAVEN WORDT VERSCHEEPT DIE
OD:
55mm
Lengte:
78mm
Hoog licht:

XL2 flexibele Kaakkoppeling

,

De flexibele Norm van de Kaakkoppeling

,

Rotex 24 Koppeling

Productomschrijving

De Flexibele Koppeling Rotex 24 van de Rotexkaak van van de de Leveranciers de Flexibele Kaak van China Koppeling XL2


Productomschrijving
De Gebogen Kaakkoppelingen kunnen in vele toepassingen worden gebruikt en als koppeling voor alle doeleinden dienen. Het basisontwerp van de Gebogen Kaak staat voor een hogere torsiecapaciteit toe in een compact ontwerp. De gebogen tand heeft een groter contactgebied dat het de hoge torsiecapaciteit, geeft en randdruk vermindert. Het zal as, radiale en hoekige schachtverkeerde opstelling aanpassen.

Koppelingsmateriaal:
C45/40Cr/42CrMo
Kleur:
Om het even welk kleuren beschikbaar
Spintussenvoegsel:
GR14-GR140
Spinmateriaal:
Pu
Grootte:
XL1-XL16/ROTEX 19-ROTEX 110
Verpakking:
Geval, Houten geval, of als klantenbehoefte.

1. Drie Stukontwerp
     2. Geen Vereiste Smering
3. Veranderlijke Durometer
4. Urethane Elementen

5. Geen Metaal aan Metaal Materialen van de de Capaciteiten7.variable Hub van de Contact6.high Torsie
Uitdrukking
De hubs worden geproduceerd uit Staal. De spinelementen zijn beschikbaar in diverse durometer opties in Urethane & Hytrel. De spinnen kunnen in de normale omstandigheden van de plichtscyclus aan op zwaar werk berekende cycli presteren die schoklading omvatten en kunnen gewrongen trillingen in het systeem minimaliseren.

XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm 0

Grootteinformatie
Groottegrafiek van Dit Ontwerp
Mini Size
   XL1
ROTEX19
Grootste Grootte
XL16
ROTEX110
D
40
40
D
420
255
Lengte
96
96
Lengte
475
295
XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm 1
Grootte Type Torsie Tn (N.m) Max Speed [n] (r/min) Di DZ van het schachtgat DIA Gatenlengte L D D: DZ E S Ogenblik van inertie (kg-M2) Gewicht (kg)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2.5 0,0007 1.16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2.27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3.57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3.5 0,008 4.80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7.37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4.5 0,031 10.89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17.73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5.5 0,159 29.60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6.5 0,51 58.6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88.4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7.5 17 120.6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3.35 179.1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10.5 6.37 261.0
Bedrijfinleiding
XL2 Rotex 24 Flexibele Kaak die de Snelheid 14000rpm koppelen van de Standaardtarieftorsie 120Nm 2

Markeringen:

De flexibele Koppeling van de Spinmotor,

De Rubberkoppeling van de staalster,

Rubber Gebogen Kaakkoppeling
