Band Flex Coupling
>
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |

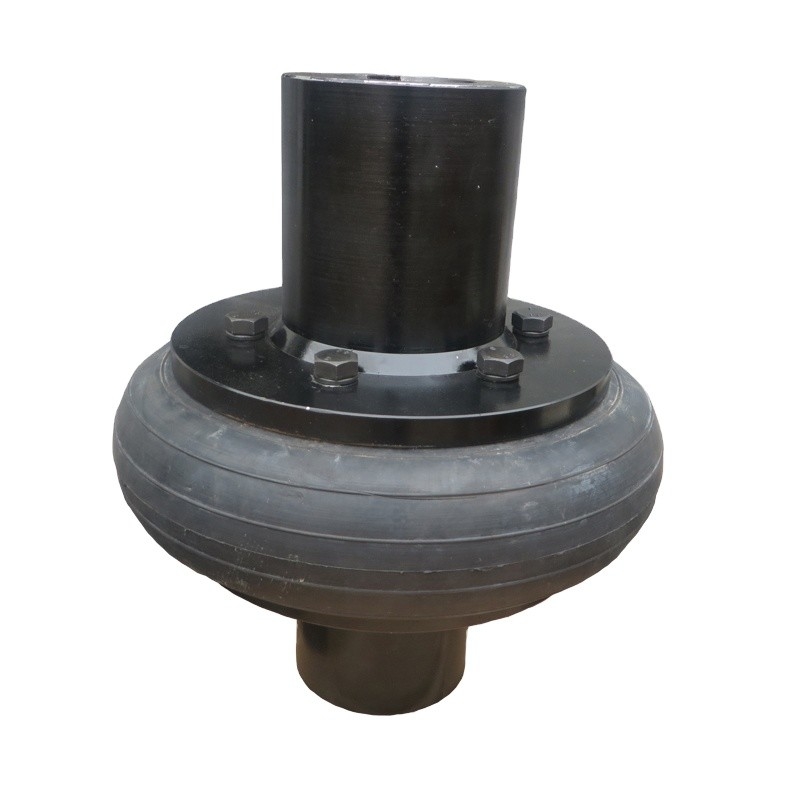

Ontwerp eigenschap-band Veerkrachtige Koppeling
1. Plastic die componenten (banden) en metaal in een geheel door vulcanisatie wordt gemaakt,
direct verbindend de 2 helft-koppelingen door bouten wanneer het installeren.
2. Flexibiliteit, grote bevochtiging, grote compensatie
3. Eenvoudig ontwerp, gemakkelijke assemblage. De banden kunnen zonder zich het bewegen worden vervangen
helft-koppeling.
4. Het nadeel, grote asmacht zal op het gedreven eind als worden gebracht
roteer hoek het stijgen.
de koppelingsvoordeel van de band rubberschacht:
1. Het is gemakkelijk te handhaven, kan zonder enige hulpmiddelen installeren
2. Kan hoge torsie ondernemen
3. Heb de goede buffer.
4.Flexibility, grote bevochtiging, grote compensatiedosering.
| Model | torsie Tn N·m |
Max. torsie | Roterende snelheid [n] r/min |
Schachtdiameter | De lengte van het schachtgat | D | B | gewicht Kg |
Inertieogenblik /kg·m2 |
|
| J, J1 | Y | |||||||||
| D | L | |||||||||
| 1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0,7 | 0,0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0,0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0,0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0,0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0,0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0,0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0,0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0,0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0,0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0,1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0,2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0,5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0,8960 |
| 14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| 16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
|
Inleiding van Martin Rubber Shaft Tyre Coupling
Martin Rubber Shaft Tyre Coupling is een elastische koppeling met hoge prestaties, wegens het elastische element is als geheel bandlichaam, heeft de bandkoppeling goede schokbevochtiging en de schacht compenseerde compensatieprestaties, absorberende uitstekende en geschikte assemblage en demontage, geen smering, gemakkelijk onderhouds, voordelen met lange levensuur en andere.
De het werk temperatuur die van band die -20~80 graden Celsius koppelen, torsie 10~20000N.M overbrengen,
Bandkoppeling, geschikt voor nat stof, schok, trilling, omkerend de veranderlijke en frequente beginnende werkomgeving.
Toepassing
Eenvormige verrichting (kleine gedreven massa's) d.w.z. Hydraulische pompen/motoren, centrifugaalventilators.
Eenvormige verrichting (middel gedreven massa's) d.w.z. Aszuigerpompen, mixers, ventilators, transportbanden, schroefcompressoren
Niet-uniforme verrichting (middel gedreven massa's) d.w.z. Ontvezelmachines, generators, papierfabrieken, transportbanden, spinmachines, krukken
De niet-uniforme verrichting (middel gedreven massa's met lichte voorraad) d.w.z. centrifugeert, compressiepompen, kettingstransportbanden, concrete mixers, kabelwagens
Niet-uniforme verrichting (zware gedreven massa's met grote voorraad) d.w.z. zuigerpompen, extruders, persen, roterende boring machines, hamermolens
Niet-uniforme verrichting (zware gedreven massa's met extreme schok) d.w.z. Vergeldende Compressoren,
Stenen Maalmachines, Chippers
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
