Band Flex Coupling
>
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |

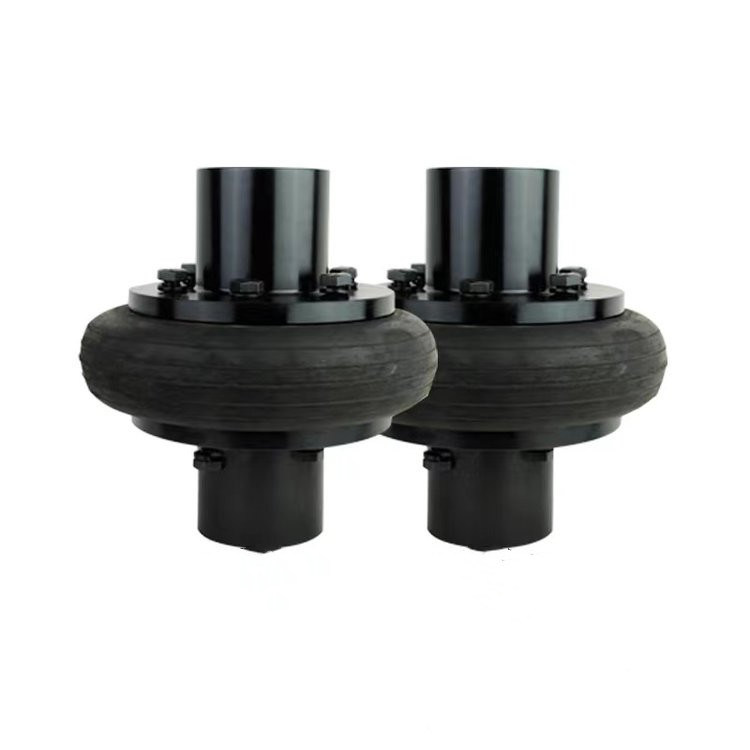

F Type Bandkoppeling
De bandtype koppeling is verdeeld in twee types: convex type en concaaf type. Het convexe type is verdeeld in drie types: een skelettype integraal type, een integraal type zonder botten en een radiaal besnoeiingstype.
De binnenkant van de bandring wordt geplakt op het staalskelet door een vulcanisatiemethode, en een noot is gelast aan het boutgat op het skelet.
Eigenschap:
Wanneer het assembleren, worden de bouten verbonden aan de flenzen van de twee het koppelen helften, en de wrijving wordt geproduceerd door de wrijving tussen de band en het gezicht van het flenseind door de het aanhalen bouten, en de gewrongen scheerbeurtmisvorming komt voor wanneer de bandring werkt, zodat kan de bandkoppeling het hoge elasticiteit heeft, de relatieve verplaatsing van de twee schachten compenseren, heeft goede bevochtiging, en heeft eenvoudige structuur, geen behoefte aan smering, assemblage en demontage en onderhoud.
|
Materiaal |
Staal, Rubber |
|
proces |
Machinaal bewerkt, Gesmeed |
|
Thermische behandeling |
Hoge frequentie het doven thermische behandeling, verharde tanden |
|
Oppervlaktebehandeling |
kleur het schilderen, of klantenvereiste |
|
Prestaties |
Hoge precisie, hoge slijtageweerstand, met geringe geluidssterkte, vlot en regelmatig, met hoge weerstand |
|
Modelaantal |
F040, F050, F060, F070, F080, F090, F100, F110, F120, F140, F160, F180, F200, F220, F250 |
|
Betaling, minimumorde en levering |
T/T, LC, levertijd is Onderhandeling |
|
Verpakking |
Houten geval of klantenvereiste. |
| Grootte | Type | Bush Nr | L | E | A | C | D | F | S | Gewicht | ||
| Staal | Staal | |||||||||||
| mm | duim | |||||||||||
| F40 | B | — — | 30 | 1 1/8“ | 33 | 22 | 104 | 82 | — — | — — | — — | 11 |
| F | 1008 | 25 | 1“ | |||||||||
| H | 1008 | 25 | 1“ | |||||||||
| F50 | B | — — | 38 | 1 1/2“ | 45 | 32 | 133 | 100 | 79 | — — | — — | 12.5 |
| F | 1210 | 32 | 1 1/4“ | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4“ | |||||||||
| F60 | B | — — | 45 | 1 3/4“ | 55 | 38 | 165 | 125 | 70 | — — | — — | 16.5 |
| F | 1610 | 42 | 1 5/8“ | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8“ | |||||||||
| F70 | B | — — | 50 | 2“ | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11.5 |
| F | 2012 | 50 | 2“ | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8“ | 37 | 25 | |||||||
| F80 | B | — — | 60 | 2 3/8“ | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12.5 |
| F | 2517 | 60 | 2 1/2“ | 58 | 45 | |||||||
| H | 2012 | 50 | 2“ | 45 | 32 | |||||||
| F90 | B | — — | 75 | 3“ | 63.5 | 49 | 235 | 188 | 108 | 60 | 16 | 13.5 |
| F | 2517 | 60 | 2 1/2“ | 58.5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2“ | |||||||||
| F100 | B | — — | 80 | 3 1/8“ | 70.5 | 56 | 254 | 216 | 120 | 62 | 16 | 13.5 |
| F | 3020 | 75 | 3“ | 64.5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2“ | 58.5 | 45 | 113 | ||||||
| F110 | B | — — | 90 | 3 1/2“ | 75.5 | 63 | 279 | 233 | 128 | 62 | 16 | 12.5 |
| F | 3020 | 75 | 3“ | 63.5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3“ | |||||||||
| F120 | B | — — | 100 | 4“ | 84.5 | 70 | 314 | 264 | 140 | 67 | 16 | 14.5 |
| F | 3525 | 100 | 4“ | 79.5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3“ | 65.5 | 51 | |||||||
| F140 | B | — — | 125 | 5“ | 110.5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4“ | 81.5 | 65 | |||||||
| H | 3525 | 100 | 4“ | |||||||||
| F160 | B | — — | 140 | 5 1/2“ | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2“ | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2“ | |||||||||
| F180 | B | — — | 150 | 6“ | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5“ | 112 | 89 | |||||||
| H | 4535 | 125 | 5“ | |||||||||
| F200 | B | — — | 150 | 6“ | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5“ | 113 | 89 | |||||||
| H | 4535 | 125 | 5“ | |||||||||
| F220 | B | — — | 160 | 6 1/4“ | 154.5 | 127 | 562 | 474 | 223 | 118 | 20 | 27.5 |
| F | 5040 | 125 | 5“ | 129.5 | 102 | |||||||
| H | 5040 | 125 | 5“ | |||||||||
| F250 | B | — — | 190 | 7 1/2“ | 161.5 | 132 | 628 | 532 | 254 | 125 | 20 | 29.5 |
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
Q1: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn fabriek.
Q2: Verstrekt u steekproeven? is het extra vrij of?
A: : Ja, konden wij de steekproef aanbieden maar niet kostenloos. Eigenlijk hebben wij een zeer goed prijsprincipe, wanneer u de bulkorder dan kosten van steekproef zult zijn terugkeer aan u maakt.
Q3: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen in voorraad zijn. of het is 7-25 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q4: Hoe lang is uw garantie?
A: Onze Garantie is 12 maand.
Q5: Hebt u inspectieprocedures voor koppeling?
A: 100% zelfinspectie vóór verpakking
Q6. Wat is uw betaling?
A: 1) 100% T/T. 2) 30% vooraf, anderen vóór verzending. 3) L/C Q7: Kan ik een bezoek aan uw fabriek vóór de orde hebben? A: Zeker, welkom om onze fabriek te bezoeken.
