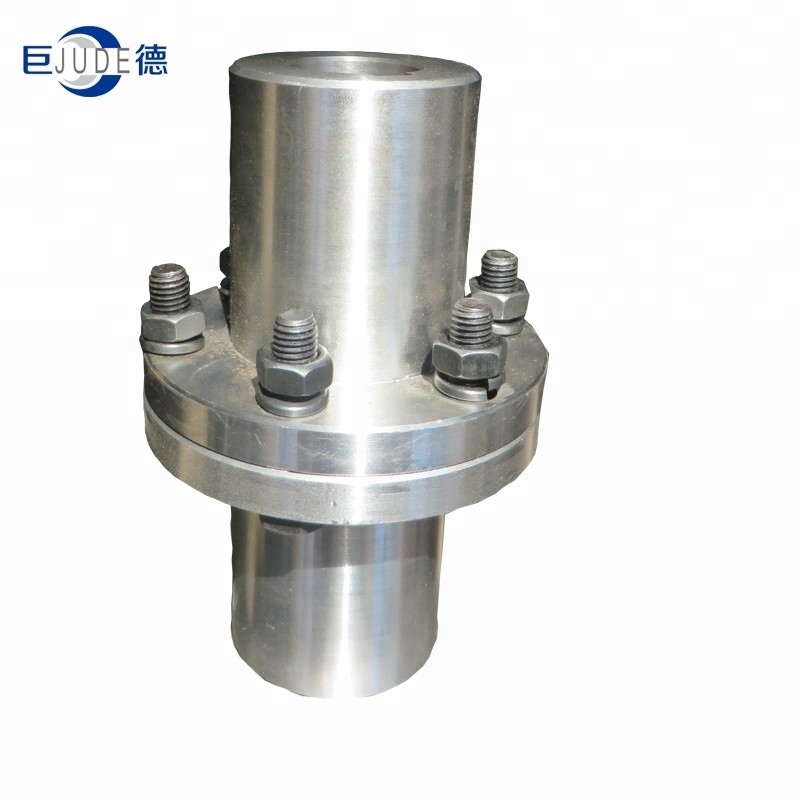

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard
  • Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard
  • Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard
Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard

Plaats van herkomst cangzhou、 China
Merknaam jude
Certificering CE、ISO
Productdetails
Toepasselijke Industrie:
Productieinstallatie, MachinesReparatiewerkplaatsen
Flexibel of Stijf:
Stijf
Standaard of Niet genormaliseerd:
Norm
Materiaal:
Staal
Norminaltorsie:
63-100000
Gatengrootte:
22-250
De lengte van de gatenas:
38-410
T/min:
6300-1200
Rotatieinertie:
0.006-20.55
Gewicht:
4.1-622
Kleur:
douane
douane:
Ja
Productnaam:
YL stijve Flenskoppeling
Markeren:

De Stijve Koppeling van de Gietijzerflens

,

Aangepaste flens Stijve Koppeling

,

Koppeling van de Koolstofstaal de Standaardflens

Productomschrijving

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard

YLD-type de Flenskoppeling (ook als flenskoppeling wordt bekend) is het gebruik van bouten om twee flens (flens) halve koppelingen te verbinden die met schijf. De twee halve koppelingen worden respectievelijk verbonden met de twee schachten met een sleutel om de twee schachtverbinding te realiseren en torsie en sporten over te brengen.

YLD-type de flenskoppeling heeft eenvoudige structuur, geschikte productie, lage kosten, het betrouwbare werk, eenvoudige assemblage en demontage, onderhoud, en grote transmissietorsie, die hoge centreernauwkeurigheid van de twee schachten kunnen verzekeren. Het wordt over het algemeen gebruikt voor ladingen. Stal, hoge snelheid of high-precision shafting transmissie.

YLD-type de flenskoppeling heeft geen radiale, as en hoekige compensatieprestaties. Als de centreernauwkeurigheid van de twee schachten niet tijdens gebruik kan worden gewaarborgd, zullen de levensduur, de transmissienauwkeurigheid en de transmissiefrequentie van de koppeling worden verminderd. Oorzakentrilling en lawaai.

Productomschrijving

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard 0

Grootte Torsie Snelheid r/min Droeg D (h7) De lengte L van het schachtgat D D1 bout L0 Inertie gewicht
Tn (N·m) Y type J1 type Hoeveelheid Diameter M (kg.m2) (kg)
  staal staal n Y type J1 type
YL1 YLD1 10 13000 10 25 22 71 53 3 (3) M6 54 48 0,0018 0,94
11
12 32 27 68 58
14
16 42 30 88 64
18
19
20 52 38 108 80
22
YL2 YLD2 16 12000 12 32 27 80 64 4 (4) M6 68 58 0,0035 1.5
14
16 42 30 88 64
18
19
20 52 38 108 80
22
YL3 YLD3 25 10000 14 32 27 90 69 3 (3) M8 68 58 0,006 1.99
16 42 30
18
19 88 64
20 52 38 108 80
22
24 128 92
YL4 YLD4 40 9500 18 42 30 100 80 3 (3) M8 88 64 0,0093 2.47
19
20 52 38 108 80
22
24
25 62 44 128 92
28
YL5 YLD5 63 9000 22 52 38 105 85 4 (4) M8 108 80 0,013 3.19
24
25 62 44 128 92
28
30 82 60 168 124
32
YL6 YLD6 100 8000 24 52 38 110 90 4 (4) M8 108 80 0,017 3.99
25 62 44 128 92
28
30 82 60 168 124
32
35
YL7 YLD7 160 7600 28 62 44 120 95 4 (3) M10 128 92 0,029 5.66
30 82 60 168 124
32
35
38
40 112 84 228 172
YL8 YLD8 250 7000 32 82 60 130 105 4 (3) M10 169 125 0,043 7.29
35
38
40 112 84 229 173 6.53
42
45
YL9 YLD9 630 6800 38 82 60 140 115 6 (3) M10 169 125 0,064 9.53
112 84 229 173
40
42
45
48
50
YL10 YLD10 630 6000 45 160 130 6 (4) M12 0,112 12.46
48
50
55
56
60 142 107 289 219
YL11 YLD11 1000 5300 50 112 84 180 150 8 (4) M12 229 173 0,205 17.97
55
56
60 142 107 289 219
63
65
70
YL12 YLD12 1600 4700 60 200 170 12 (6) M12 0,443 30.62
63
65
70
71
75
80 52 38 349 269 0,463 29.52
YL13 YLD13 2500 4300 70 142 107 220 185 8 (6) M16 289 219 0,646 35.58
71
75
80 172 132 349 269
85
90
YL14 YLD14 4000 4800 80 172 132 250 215 12 (8) M16 350 270 1,353 57.13
85
90
95
100 110 212 167 430 340
YL15 YLD15 6300 3400 90 172 132 290 250 12 (6) M20 350 270 2,854 89.59
95
100 110 120 125 212 167 430 340
YL16 YLD16 10000 3000 100 110 120 125 340 290 12 (6) M24 5,271 119.57
130 140 252 202 510 410
YL17 YLD17 14000 2600 120 125 212 167 380 330 12 (6) M24 430 340 9,139 171.71
130 140 150 252 202 510 410
160 302 242 610 490
YL18 YLD18 20000 2300 140 150 252 202 420 360 12 (6) M30 510 410 17,883 263.5
160 170 180 302 242 610 490





productenbeelden

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard 1Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard 2

Verpakking & het Verschepen

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard 3

Ongeveer ons

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard 4

Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.

Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.

De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.

Aangepaste Koolstofstaal van de de Flens Stijve Koppeling van YL YLD het Standaard 5
