flexibele diafragmakoppeling
>
|
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |

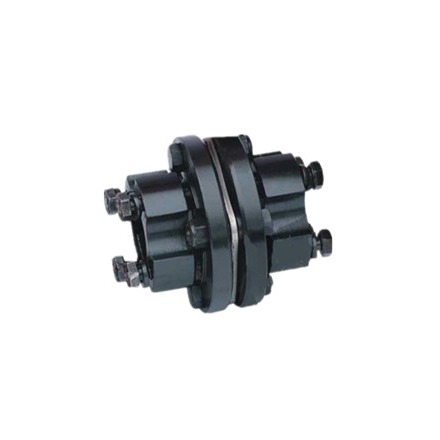

Wat is een Diafragmakoppeling? Verscheidene groepen diafragma's (roestvrij staalbladen) worden staggeredly verbonden aan de twee helften van de koppeling met bouten. Elke groep diafragma's wordt gevormd door verscheidene stukken te stapelen. De diafragma's zijn verdeeld in koppelstangtype en geheel-stuktype met verschillende vormen. De diafragmakoppeling compenseert de relatieve verplaatsing van de twee die schachten door de elastische misvorming van het diafragma worden verbonden. Het is een krachtige flexibele koppeling met sterke metaalelementen. Het te hoeven niet worden gesmeerd. Het heeft een compacte structuur, levensduur met hoge weerstand en een lange. , Heeft Geen die omwentelingshiaat, niet door temperatuur en olieverontreiniging wordt beïnvloed, het de kenmerken van zure weerstand, alkaliweerstand en anticorrosief, en is geschikt om transmissie in op hoge temperatuur, hoge snelheid en corrosieve middelgrote arbeidsvoorwaarden shafting.
De diafragmakoppeling kan de as, radiale en hoekige compensatie tussen de belangrijkste motor en de gedreven motor compenseren toe te schrijven aan productiefouten, installatiefouten, load-bearing misvorming en de invloed van de veranderingen van de temperatuurstijging. De diafragmakoppeling is een flexibele koppeling van metaal elastisch element. Het baseert zich op het diafragma van de metaalkoppeling om de leiding en slavenmotoren aan te sluiten om torsie over te brengen. Het heeft de voordelen van elastische trillingsvermindering, geen lawaai en geen smering. Ideale producten voor koppelingen en algemene koppelingen
|
| Grootte | Nominaal | Snelheid | hoofdafmetingen | Toelaatbare rnmnnatie | Ogenblik van Inertie | Gewicht | ||||||
| Torsie | dmax | D | A | B | L | J | as | hoekig | Kg | |||
| N.m | r/min | mm | mm | (°) | kg. m2 | |||||||
| DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0.8 | 1 | 1.74 | 0,14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0.8 | 1 | 8 | 0,6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1.0 | 1 | 24 | 1.1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ±1.2 | 1 | 48 | 1.7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79.2 | 20 | ±1.4 | 1 | 80 | 2.5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1.6 | 45 | 224 | 4.3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1.8 | 45 | 440 | 6.9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2.0 | 45 | 1080 | 11.3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16.7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | ±2.4 | 45 | 3520 | 22.7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2.6 | 45 | 7200 | 35.4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | ±1.8 | 45 | 14400 | 57.2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77.3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | ±2.5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
Q1: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn fabriek.
Q2: Verstrekt u steekproeven? is het extra vrij of?
A: : Ja, konden wij de steekproef aanbieden maar niet kostenloos. Eigenlijk hebben wij een zeer goed prijsprincipe, wanneer u de bulkorder dan kosten van steekproef zult zijn terugkeer aan u maakt.
Q3: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen in voorraad zijn. of het is 7-25 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q4: Hoe lang is uw garantie?
A: Onze Garantie is 12 maand.
Q5: Hebt u inspectieprocedures voor koppeling?
A: 100% zelfinspectie vóór verpakking
Q6. Wat is uw betaling?
A: 1) 100% T/T. 2) 30% vooraf, anderen vóór verzending. 3) L/C Q7: Kan ik een bezoek aan uw fabriek vóór de orde hebben? A: Zeker, welkom om onze fabriek te bezoeken.
