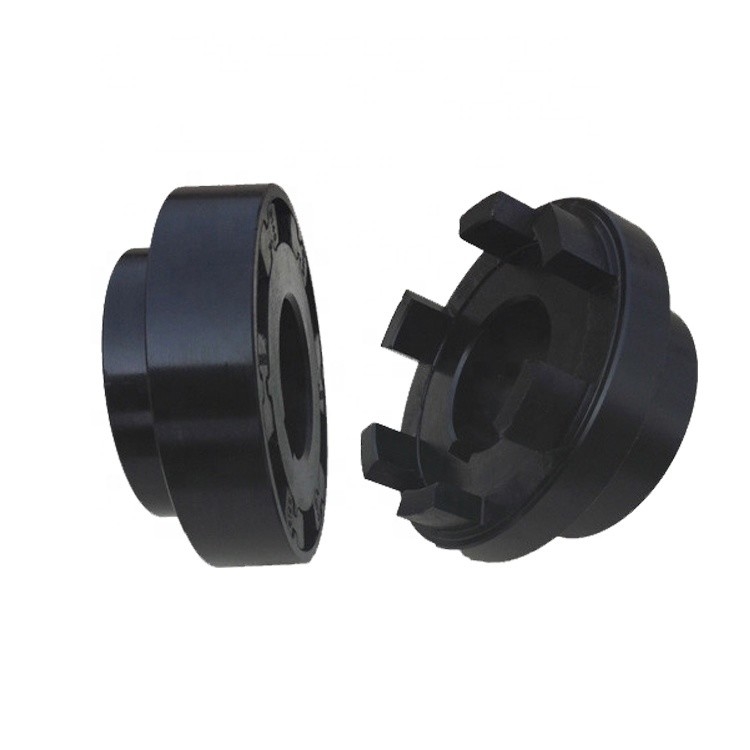

neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal
  • neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal
  • neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal
  • neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal
  • neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal

neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal

Plaats van herkomst cangzhou、 China
Merknaam jude
Certificering CE、ISO
Productdetails
Garantie:
1 jaar
Toepasselijke Industrie:
Hotels, Kledingstukwinkels, Bouwmateriaalwinkels, Productieinstallatie, MachinesReparatiewerkplaatse
Aangepaste steun:
OEM
Structuur:
Kaak/Spin
Flexibel of Stijf:
Flexibel
Standaard of Niet genormaliseerd:
Norm
Materiaal:
Staal
Oppervlaktebehandeling:
Zwart Oxyde
L Elementenmateriaal:
NBR
Temperatuur:
-40~100℃
MOQ:
1 reeks
Verpakking:
Triplexgeval of als klantenbehoefte
Eigenschap:
Afneembaar Ontwerp
Kleur:
Zwart
sleutelwoord:
neupex Flexibele Rubberschachtkoppeling
Grootte:
douanegrootte
Productnaam:
neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal
Haven:
Tianjin
Productomschrijving

neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal



Productomschrijving


Htlb-h elastische couplingIt is een h-Vormige elastische blokkoppeling. De h-Vormige elastische blokkoppeling gebruikt verscheidene h-Vormige elastische delen, en neemt de convexe blokken van de belangrijkste en gedreven eind halve koppelingen tussen op de h-Vormige elastische delen om de verbinding van de twee helften van de koppeling te realiseren. De h-Type elastische blokkoppeling is eenvoudig in structuur, compact in grootte, geschikt te vervaardigen, laag in kosten, geschikt in assemblage en demontage, en heeft de eigenschappen van het compenseren van de relatieve compensatie van de twee schachten, de bevochtiging en het als buffer optreden voor, en is geschikt om twee coaxiale transmissieschachten te verbinden. De het werk temperatuur is -30-80 graden Celsius, en de nominale overgebrachte torsie is 1863000N.m.



1. De koppelingen bieden een waaier van hub en elementenselectie aan om verschillende eisen te ontmoeten.
2. Zij kunnen schok absorberen en bijkomende verkeerde opstelling verzorgen en kleine omvangtrillingen dempen.
3. NBR, Urethane, Hytrel-elementen.
4. Het aangepaste vereiste is beschikbaar.



neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal 0



model Nominale torsie Tn/N·m Toelaatbare snelheid [n] /r·min-1 De diameter d1, d2 van het asgat Lengte van schachtgat B D D1 D2 S P Ogenblik van inertie I kg·m2 Massa m/kg
Y type J1 type
ijzer staal L L1
HTLB1 160 5000 5000 28 62 44 49 110 80 62 2 33 0,007 6
30-32-35 82 60
40*, 42*, 45* 112 84
HTLB2 250 4500 32, 35, 38 82 60 56 125 92 75 38 0,012 9.2
40,42,45,48*, 50* 112 84
HTLB3 355 4000 5000 38 82 60 62 140 100 80 43 0,02 11.2
40,42,45,48,50,55*, 56* 112 84
HTLB4 560 3500 4700 42, 45, 48, 50, 55, 56 69 160 110 95 47 0,039 17.8
60*, 63*, 65* 142 107
HTLB5 900 3100 4200 50, 55, 56 112 84 74 180 125 108 50 0,072 25.4
60,63,65,70*, 71*, 75* 142 107
HTLB6 1400 2800 3800 60, 63, 65, 70, 71, 75 81 200 140 122 53 0,117 31.3
80*, 85* 172 132
HTLB7 2000 2500 3300 65-70-71 142 107 92 225 150 138 61 0,183 43.4
80, 85, 90* 172 132
HTLB8 2800 2200 3000 71, 75 142 107 105 250 165 155 3 69 0,35 58.5
80-85-90 172 132
100 * 212 167
HTLB9 4000 2000 2700 80-85-90 172 132 110 280 180 172 73 0,55 81
100, 110* 212 167
HTLB10 5600 1800 2400 90, 95 172 132 120 315 200 200 78 0,9 98.9
100-110-120 212 167
HTLB11 7100 1600 2100 100-110-120 128 350 230 230 83 1.6 152
130, 140 252 202
HTLB12 10000 1400 1900 110, 120, 125 212 167 137 400 250 250 88 2.7 182.8
130, 140, 150 252 202
HTLB13 12500 1300 1700 120, 125 212 167 155 440 265 265 5 99 3.9 204
130, 140, 150 252 202
160 302 242
HTLB14 16000 1200 1500 130, 140, 150 252 202 160 480 300 300 104 5.9 277.6
160, 170 302 242
HTLB15 20000 1100 1400 140, 150 252 202 175 520 315 315 115 8.6 348.3
160, 170, 180 302 242
HTLB16 28000 1000 1300 160, 170, 180 201 560 320 320 6 125 13.9 496.9
190, 200 352 282
HTLB17 35500 900 1200 170, 180 302 242 215 610 352 352 135 20.2 582
190, 200, 220 352 282
HTLB18 45000 860 1100 180 302 242 234 660 384 384 145 29.7 706.2
190, 200, 220 352 280
240 410 330
HTLB19 63000 800 1000 200, 220 352 280 246 710 416 416 155 43.2 917.2

neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal 1neupex Flexibele Rubberschachtkoppeling voor transmissiemateriaal 2
