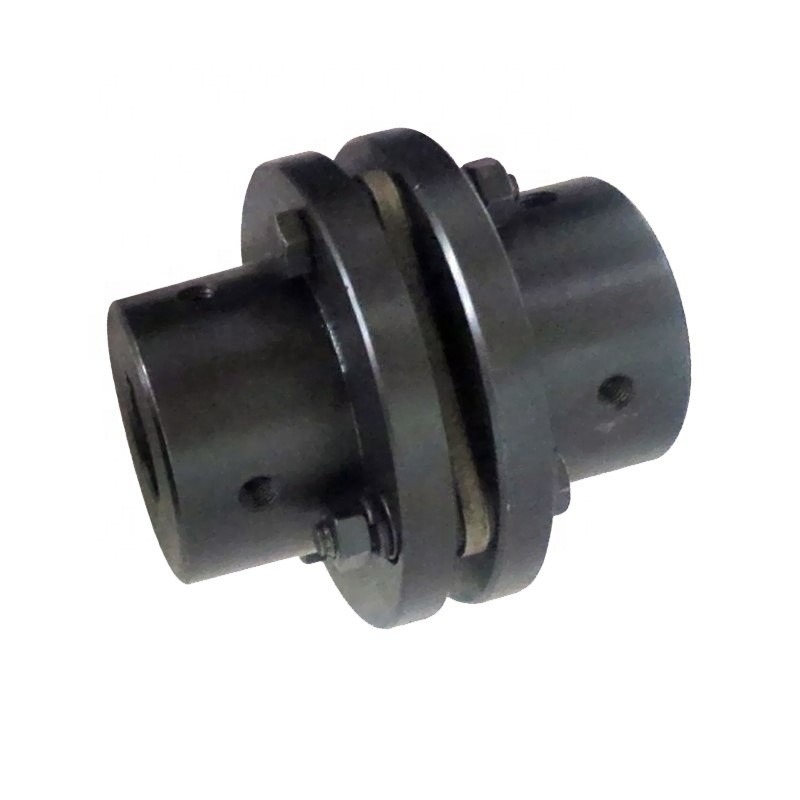

Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM
  • Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM
  • Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM
  • Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM
Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM

Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM

Plaats van herkomst cangzhou、 China
Merknaam jude
Certificering CE、ISO
Modelnummer JMII
Productdetails
Toepasselijke Industrie:
Hotels, Kledingstukwinkels, Bouwmateriaalwinkels, Productieinstallatie, MachinesReparatiewerkplaatse
Structuur:
Schijf
Flexibel of Stijf:
Flexibel
Standaard of Niet genormaliseerd:
Norm
Materiaal:
Staal
Productnaam:
hoog - koppeling van de de plaatschacht van het kwaliteits de flexibele diafragma
Oppervlaktebehandeling:
Het carbureren, het zwart maken, het galvaniseren, het doven.
thermische behandeling:
Hoge frequentie het doven thermische behandeling
Lichaamsmateriaal:
45# staal
Norminaltorsie:
25-160000
T/min:
80-12500
Kleur:
Aangepast
Eigenschap:
Het lange Werkende Leven
Snelheid:
tot 80 000 t/min
Machtstransmissie:
0.1-70 mw
Markeren:

De Flexibele Koppeling van de plaatschacht

,

De Flexibele Koppeling van de diafragmaschacht

Productomschrijving

hoog - koppeling van de de plaatschacht van het kwaliteits de flexibele diafragma

Productomschrijving
Van het de reeksdiafragma van JM wordt de flexibele koppeling wijd gebruikt in machines en materiaal de industrie, metallurgie, mijnen, aardolie, chemische, stroom, scheepsbouw, het opheffen vervoer, de textiel, lichte industrie, landbouwmachines, drukmachines en waterpomp, ventilator, enz. in de transmissie van machtsmachine.

De belangrijkste kenmerken van de Koppeling van het de Reeksdiafragma van JM:

1. Compensatie twee asverkeerde opstelling van de capaciteit, en tandtype de koppeling kunnen zijn veel meer dan een dubbele hoekverplaatsing, radiale verplaatsing van klein, flexibel, toestaand een bepaalde as, radiale en hoekige verplaatsing.
2. Duidelijk bevochtigingseffect, geen lawaai, geen slijtage en scheur.
3. Hoge transmissieefficiency, tot 99,86%. Vooral geschikt voor middel en hoge snelheids hoge machtstransmissie.
4. Pas aan milieu op hoge temperatuur (- 80+300) aan en ruw, en kan in schok, trilling, veiligheid en dynamische voorwaarden zijn.
5. Eenvoudige structuur, lichtgewicht, kleine grootte, geschikte assemblage en demontage. Zonder zich het bewegen kan de machine worden gedemonteerd (met middentype), geen behoefte van smering.
6. Vervoer nauwkeurig de rotatiesnelheid, is de verrichting slecht niet, kan voor de transmissie van precisiemachines worden gebruikt geworden.



Machtstransmissie

0,1 – 70 mw

Snelheden

tot 80 000 t/min

Torsie

tot 1 500 000 NM

Ontwerpmodellen

enig diafragma

dubbel-diafragma

Verbindingstype

Binnenhub

Buitenhub

Flens

Diafragma-koker verbinding

Vastgebout

       Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM 0Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM 1

      Van de de Schacht Flexibel Koppeling van het plaatdiafragma de Reeks45# Staal van JM 2



JMII-Type Diafragma/de Prestatiesgegevens van de schijf industriële Koppeling
Grootte Torsie Piektorsie Max Speed Droeg dia Droeg LEN D Di t Gewrongen Stijfheid Gewicht Omwentelingsal inertie
Tn /N.m Tmax /N.m nmax r/min d1, d2 JI Y ADVISEER x10 Kg kg.m2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0,37 0,9 (I (1 (1 (1H
JMII 2 63 100 9300 20-38 38-82 40 92 53   0,45 1.4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2.1 0,002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll±0.3 0,81 4.2 0,006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1.2 6.4 0,012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1.42 9.6 0,024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1.9 12.5 0,0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2.35 15.5 0,057
JMII 9 2500 4000 4200 55-85 84-172   205   20±0.4 2.7 16.5 0,065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3.02 19.5 0,083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3.46 25 0,131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3.67 30 0,174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5.2 36 0,239
JMII 14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7.8 45 0,38
JMII 15 10000 16000 2700 70-125 107-212 125 320 176   8.43 55 0,5
JMII 16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10.23 75 0,85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10.97 85 1.1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13.07 115 1.65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14.26 150 2.69
JMII 20 31500 50000 1850 110-180 167-302 185 460 260   22.13 170 3.28
JMII 21 35500 56000 1800 120-200 167-282 200 480 280   23.7 200 4.28
JMII 22 40000 63000 1700 130-200 202-352 210 500 295   24.6 230 5.18
JMII 23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29.71 275 7.7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32.64 380 9.3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37.69 410 15.3
JMII 26 90000 140000 1300 180-260 242-410 275 660 385   50.43 510 20.9
JMII 27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71.51 620 32.4
JMII 28 140000 200000 1150 220-300 282-470 300 740 420   93.37 680 36
JMII 29 160000 224000 1100 240-320 330-470 320 770 450   114.53 780 43.9
JMII 30 180000 280000 1050 250-340 330-550 350 820 490   130.76 950 60.5
