Flexibele Toestelkoppeling
>
|
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |
| Modelnummer | WGT-toestelkoppeling |

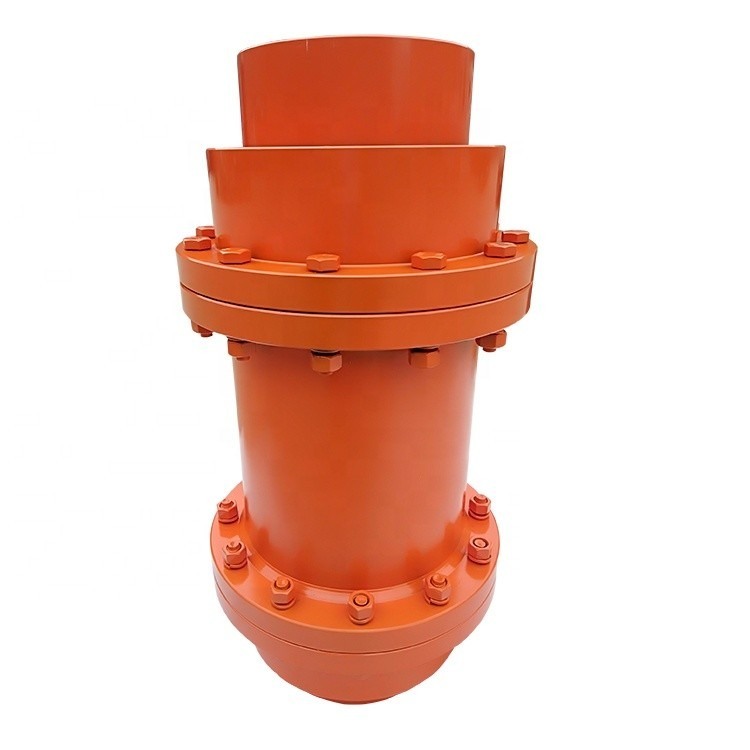

Inleiding van WGT-de Schachtkoppeling van het Trommeltoestel met Middenreeks
WGT-de de Schachtkoppeling van het Trommeltoestel met MiddendieReeks in I-type en II type twee, WGT wordt verdeeld verbond reeks van drumgear koppelingstype I aan typewgt verbonden klier, een koppelingstype II van het trommeltoestel zonder kliertype.
WGT trommelt de Koppeling van de Toestelschacht met Middenreeks is een beter type van toestelkoppeling, kan de toestelkoppeling met recht worden vergeleken toestaat grotere hoekige verplaatsing, kan de voorwaarden van het tandcontact verbeteren, en de capaciteit verbeteren om torsie over te brengen, de levensduur, met hoekige verplaatsing langs de contactstaat van toestelbreedte verlengen, die uit binnentoestel en hetzelfde aantal tanden van de koppelingsdelen etc… bestaan van de flens halve band.
Wanneer WGT wordt verbonden aan de midden het toestelkoppeling van de kokertrommel, zal de relatieve hoekige verplaatsing van schacht twee wanneer het werken voorkomen. Het relatieve periodieke glijden van de binnen en buitentanden zal het relatieve glijden van de schacht veroorzaken, die onvermijdelijk de van de tandslijtage en macht consumptie zal vormen. Daarom moet de toestelkoppeling goed werken en verzegeld. De getande koppeling heeft kleine radiale grootte en grote ladingscapaciteit. Het wordt gewoonlijk gebruikt voor het shafting van transmissie in ladings de met lage snelheid en zware omstandigheden. De hoge nauwkeurigheid en de dynamische in evenwicht brengende toestelkoppeling kunnen voor hoge snelheidstransmissie worden gebruikt.
| WGT-de Koppelingseenheid van het Trommel |
|||||||||||||||
| Grootte | Torsie | Droeg Dia | Lengte | D | D1 | D2 | D3 | D4 | B | B1 | H | F | C | C2 | |
| Tn | |||||||||||||||
| N.m | D1, D2 | L | I | II | |||||||||||
| WGT1 | 800 | 12.14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | 20 | 14 | -- | |||||||||||
| 20.22.24 | 52 | 10 | 4 | -- | |||||||||||
| 25.28 | 62 | 3 | 3 | 18 | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 12 | |||||||||||
| 40.42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22.24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | -- |
| 25.28 | 62 | 10 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22.24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | -- |
| 25.28 | 62 | 23 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| 60.63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30.32.35.38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | -- |
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 17 | |||||||||||
| 60.63.65.70 .71.75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30.32.35.38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | -- |
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 19 | |||||||||||
| 60.63.65.70 .71.75 | 142 | 3 | 3 | 19 | |||||||||||
| 80.85.90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32.35.38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | -- |
| 40.42.45.48 .50.55.56 | 112 | 5 | 5 | -- | |||||||||||
| 60.63.65.70 .71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32.35.38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | -- |
| 40.42.45.48 .50.55.56 | 112 | 15 | 5 | -- | |||||||||||
| 60.63.65.70 .71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100,110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55.56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | -- |
| 60.63.65.70 .71.75 | 142 | 5 | 5 | 34 | |||||||||||
| 80.85.90.96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65.70.71.75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80.85.90.95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130,140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | -- |
| 80.85.90.95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85.90.95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | 8 | -- |
| 100.110.120.125 | 212 | 8 | 8 | 32 | |||||||||||
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| WGT12 | 90000 | 120,125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | 8 | 8 | 45 |
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190,200 | 352 | 8 | 8 | 32 | |||||||||||
| WGT13 | 125000 | 145,150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | 8 | 8 | 38 |
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200.220 | 352 | 8 | 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | 8 | 32 |
| 190.200.220 | 352 | 10 | 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | -- | 488 | -- | 400 | 280 | -- | 240 | 50 | 10 | -- | 43 |
| 190.200.220 | 352 | 10 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 10 | -- | 10 | |||||||||||
| 270 | 470 | 10 | -- | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | -- | 560 | -- | 440 | 300 | -- | 240 | 50 | 12 | -- | 63 |
| 190.200.220 | 352 | 12 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280,300 | 470 | 12 | -- | 12 | |||||||||||
| WGT17 | 400000 | 200,220 | 352 | 690 | -- | 600 | -- | 460 | 325 | -- | 280 | 50 | 12 | -- | 48 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | -- | 650 | -- | 510 | 350 | -- | 280 | 60 | 12 | -- | 73 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340,360 | 550 | 12 | -- | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | -- | 690 | -- | 535 | 372 | -- | 350 | 60 | 12 | -- | 12 |
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340.360.380 | 550 | 12 | -- | 12 | |||||||||||
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
Q1: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn fabriek.
Q2: Verstrekt u steekproeven? is het extra vrij of?
A: : Ja, konden wij de steekproef aanbieden maar niet kostenloos. Eigenlijk hebben wij een zeer goed prijsprincipe, wanneer u de bulkorder dan kosten van steekproef zult zijn terugkeer aan u maakt.
Q3: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen in voorraad zijn. of het is 7-25 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q4: Hoe lang is uw garantie?
A: Onze Garantie is 12 maand.
Q5: Hebt u inspectieprocedures voor koppeling?
A: 100% zelfinspectie vóór verpakking
Q6. Wat is uw betaling?
A: 1) 100% T/T. 2) 30% vooraf, anderen vóór verzending. 3) L/C Q7: Kan ik een bezoek aan uw fabriek vóór de orde hebben? A: Zeker, welkom om onze fabriek te bezoeken.
