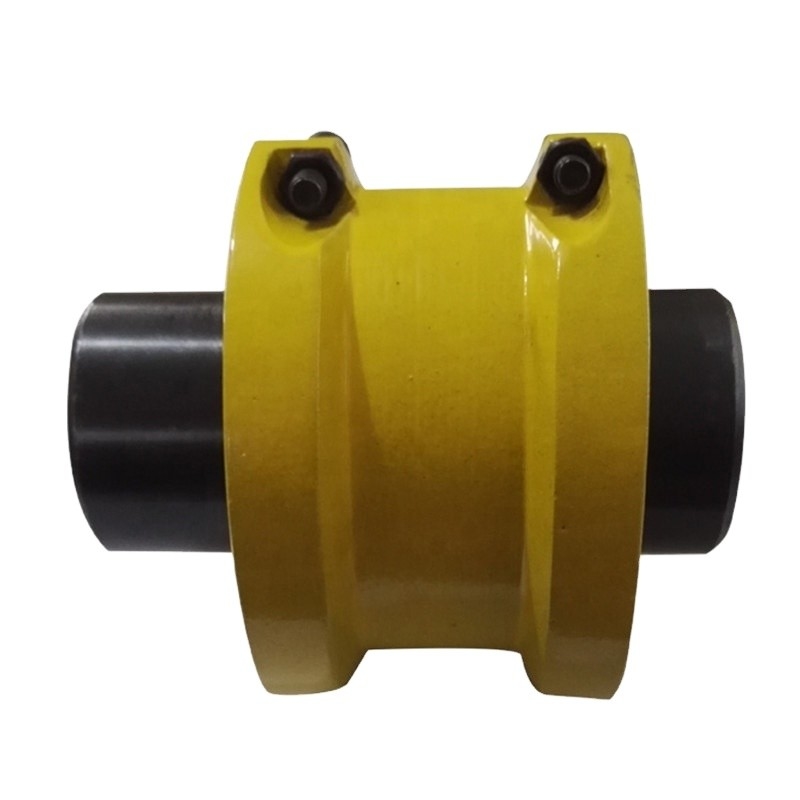

Spitse Netkoppeling
>
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |
De netkoppeling wordt wijd gebruikt in metallurgie, mijnbouw, het opheffen, vervoer, aardolie, chemisch product, schepen, de textiel, lichte industrie, landbouwmachines, drukmachines en pompen, ventilators, compressoren, werktuigmachines en andere mechanisch materiaal en de industrieschachttransmissie.
1.The die de kronkelige lente als elastisch element, elastische sterk tegelijkertijd, verbetert zeer de torsie van de netkoppeling, wijd in zware machines en algemene machines wordt gebruikt. De kronkelige lente de speciale technologieafdeling, lange levensduur heeft, die hogere snelheid toestaan, heeft goede capaciteit om in as, radiaal en de hoek te compenseren
2.High transmissieefficiency, beginveiligheid. De transmissieefficiency van zelfs 99,47%, de overbelastingscapaciteit van korte duur is twee keer de geschatte torsie, verrichtingsveiligheid.
3.Simple structuur, geschikte assemblage en demontage, lange levensduur
4.Damping het effect is goed om de resonantie te vermijden.
| Grootte | Torsie Tn KN.m | Snelheid (n) r/min | Droeg D | Lengte L | Totale lengte L0 | L2 | D | D1 | t | Gewicht kg | Olieinjectie kg | Toelaatbare verplaatsing | ||
| Radiaal y | Asx | Hoekige a | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1.91 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2.59 | 0,041 | 0,15 | ±0.3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3.36 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5.45 | 0,068 | 0,2 | ±0.3 | 0,1 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0,086 | 0,2 | ±0.3 | 0,127 |
| JS6 | 0,9 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10.4 | 0,113 | 0,2 | ±0.3 | 0,127 |
| JS7 | 1.8 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17.7 | 0,172 | 0,2 | ±0.3 | 0,15 |
| JS8 | 3.15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25.4 | 0,254 | 0,2 | ±0.3 | 0,18 |
| JS9 | 5.6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42.2 | 0,426 | 0,25 | ±0.5 | 0,2 |
| JS10 | 8 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54.5 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JS11 | 12.5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81.3 | 0,735 | 0,28 | ±0.6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ±0.6 | 0,3 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1,135 | 0,28 | ±0.6 | 0,33 |
| JS14 | 35.5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1,952 | 0,3 | ±0.6 | 0,4 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,3 | ±0.6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3,496 | 0,3 | ±0.6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3.76 | 0,38 | ±0.6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4.4 | 0,38 | ±0.6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5.63 | 0,38 | ±1.3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10.5 | 0,46 | ±1.3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16.1 | 0,46 | ±1.3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24.1 | 0,48 | ±1.3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33.8 | 0,48 | ±1.3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50.2 | 0,5 | ±1.3 | 1.07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67.2 | 0,5 | ±1.3 | 1.77 |
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
Q1: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn fabriek.
Q2: Verstrekt u steekproeven? is het extra vrij of?
A: : Ja, konden wij de steekproef aanbieden maar niet kostenloos. Eigenlijk hebben wij een zeer goed prijsprincipe, wanneer u de bulkorder dan kosten van steekproef zult zijn terugkeer aan u maakt.
Q3: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen in voorraad zijn. of het is 7-25 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q4: Hoe lang is uw garantie?
A: Onze Garantie is 12 maand.
Q5: Hebt u inspectieprocedures voor koppeling?
A: 100% zelfinspectie vóór verpakking
Q6. Wat is uw betaling?
A: 1) 100% T/T. 2) 30% vooraf, anderen vóór verzending. 3) L/C Q7: Kan ik een bezoek aan uw fabriek vóór de orde hebben? A: Zeker, welkom om onze fabriek te bezoeken.
