M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel
  • M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel
  • M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel
  • M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel
  • M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel
  • M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel
  • M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel

M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel

Plaats van herkomst cangzhou、 China
Merknaam jude
Certificering CE、ISO
Modelnummer M24
Productdetails
Toepasselijke Industrie:
Hotels, Kledingstukwinkels, Bouwmateriaalwinkels, Productieinstallatie, MachinesReparatiewerkplaatse
Structuur:
Toestel
Flexibel of Stijf:
Flexibel
Standaard of Niet genormaliseerd:
Norm
Materiaal:
Staal en Nylon
Productnaam:
De TGL bekroonde schacht van het tandentoestel flexibele koppeling
Toepassing:
Machines
Kleur:
Zwart
Oppervlaktebehandeling:
Het zwart maken
Grootte:
Standaardgrootte
Verpakking:
HOUTEN DOOS
MOQ:
1 reeks
Lichaamsmateriaal:
Staalrubber
douane:
Ja
Haven:
Tianjin of Aangepast
Hoog licht:

Bekroonde Tanden Flexibele Toestelkoppeling

,

ISO 9001 Flexibele Toestelkoppeling

,

Nylon de Schachtkoppelingen van het Kokertoestel

Productomschrijving

Schacht van het de Tandentoestel van TGL 3 M24 de Staal Bekroonde Flexibele Koppeling met de Nylon Koppeling van het Kokertoestel

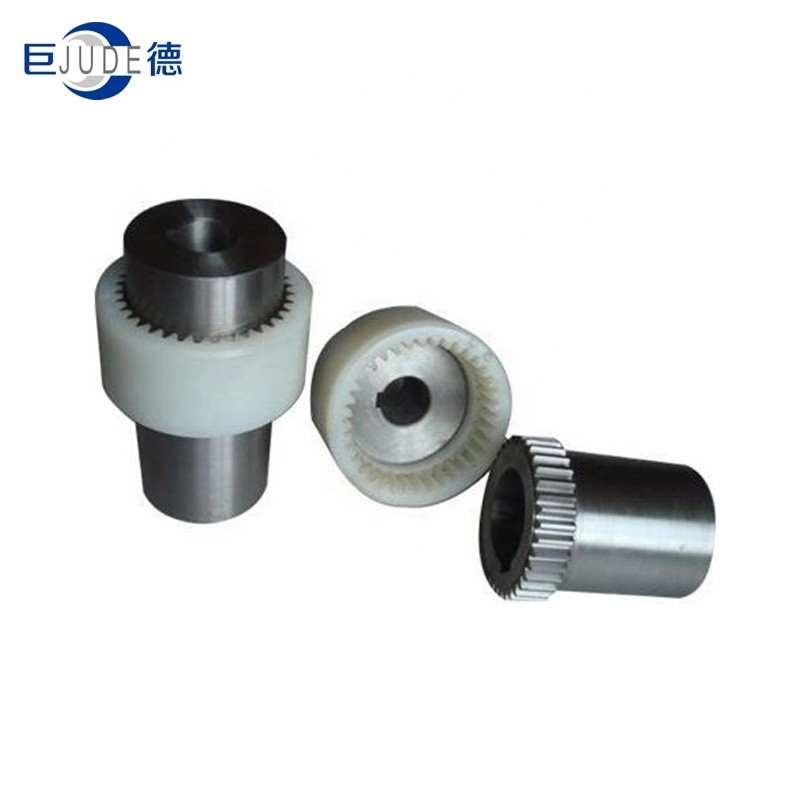

De nylon koker boog de koppeling van het tandentoestel:

1. De koppeling van de dubbel-sectie gebogen-tand

2. Wijd gebruikt op diverse mechanische & hydraulische gebieden

3. Gecombineerd nylon-staal, onderhoud-vrij

4. Compenseer as, radiale en hoekige misalignments.

5. Geschikte as stoppende assemblage

6. Het afgewerkte product droeg tolerantie in overeenstemming is met ISO H7, de tolerantie van de spiebaanbreedte

is met DIN6885/1 JS9 in overeenstemming.

7. Voor installatiedimensies, gelieve te verwijzen naar de volgende lijst.

8. Voor de koppeling Type M. alternatief zou kunnen zijn van KTR Bowex.





Productomschrijving

M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel 0M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel 1



M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel 2

Grootte Geschatte Torsie Tn N • m Max Speed r/min Hoofdgrootte Droeg DIA D Lengte L Rotatieinertie kg.m2 Gewicht kg
D D1 B S
Ik typ II type Ik typ II type
TGL1 M14 10 10000 40 25 38 4 6-14 16-27 0,264 0,2
TGL2 M19 16 9000 48 32 38 4 8-19 20-30 0,64 0,278
TGL3 M24 31.5 8500 56 58 36 42 52 4 10-24 22-38 1,541 0,533
TGL4 M28 45 8000 66 70 45 46 56 4 12-28 27-44 3.98 0,869
TGL6 M32 63 7500 75 85 50 48 58 4 14-32 27-60 8.8 1.52
TGL6 M38 80 6700 82 90 58 48 58 4 16-38 30-60 14.64 2.15
TGL7 M42 100 6000 92 100 65 50 60 4 20-42 38-84 27.24 3.14
TGL8 M48 140 5600 100 100 72 50 60 4 22-48 38-84 38.64 4.18
TGL9 M65 355 4000 140 140 96 72 85 4 25-70 44-107 165.5 8.51
TGL10 M80 710 3150 175 175 128 95 95 6 30-85 60-132 534.6 17.1
TGL11 M100 1250 3000 210 210 165 102 102 8 40-110 84-167 1660 34.56
TGL12 M125 2500 2120 270 270 192 135 135 10 50-125 84-167 4731 66.86
Ongeveer ons

M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel 3

Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.

Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.

De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.

M24 Bekroonde Tanden het Flexibele Staal van de Toestelkoppeling Nylon de Schachtkoppelingen van het Kokertoestel 4
