Flexibele Toestelkoppeling
>
|
| Plaats van herkomst | Hebei, China |
| Merknaam | JUDE |
| Modelnummer | GICL |

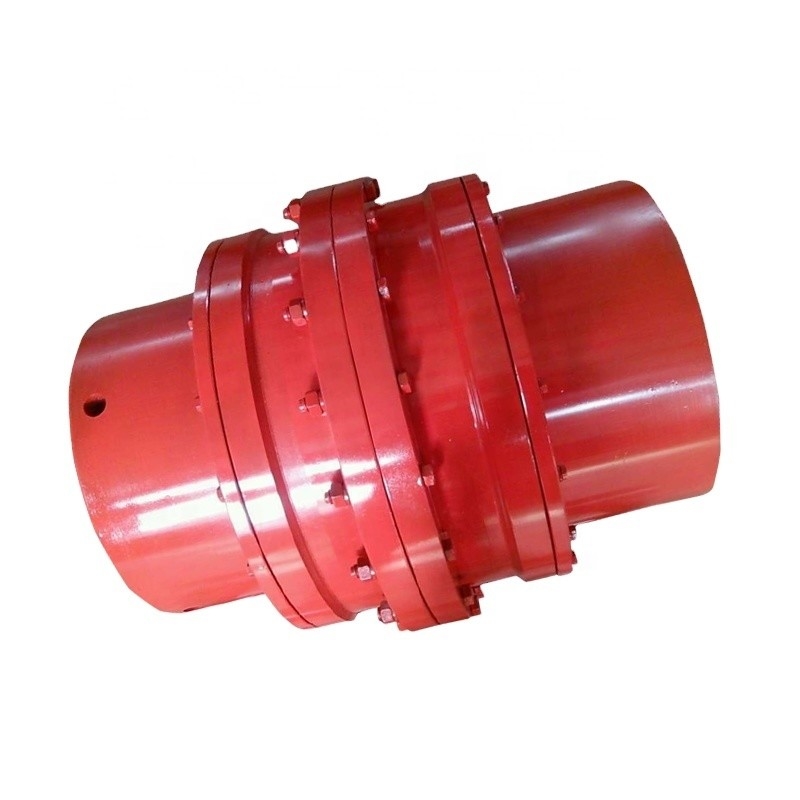

De GICL trommeltandwielkoppeling bestaat uit een halve koppeling met hetzelfde aantal tanden, een binnenring en een buitenflens. De buitenste tanden zijn rechte tanden en twee soorten trommeltanden.De tand is de buitenste bol van de tand.
(1)GIICL maakt een grotere hoekverplaatsing mogelijk (ten opzichte van rechte tandkoppeling), wat de tandcontactcondities kan verbeteren, het transmissiekoppel kan verbeteren en de levensduur kan verlengen.De contacttoestand van de hoekverplaatsing langs de tandbreedterichting.
(2) compensatievermogen van radiale, axiale en hoekafwijking en axiale afwijking met compacte structuur, kleine draaicirkel, groot draagvermogen, hoge transmissie-efficiëntie, laag geluidsniveau en lange onderhoudscyclus;
(3) van toepassing op omstandigheden met lage snelheid en hoge belasting, zoals metallurgie, mijnbouw, hijs- en transportindustrieën, evenals de aandrijfas, algemene machines en andere machines van de petrochemische industrie.
GICL1-GICL14
|
GICL15-GICL30
| Maat | Koppel Tn KN.m | Snelheid (n)r/min | Boring d1,d2 | Lengte L | D | D1 | D2 | B | EEN | C | e | Gewicht (kg | ||
| Y | J1 | Z | ||||||||||||
| GICL1 | 0,8 | 7100 | 16-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2.5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.4 | 6300 | 25-48 | 60-112 | 145 | 120 | 75 | 135 | 88 | 2.5 | 13.5 | 28 | 30 | 10 |
| GICL3 | 2.8 | 5900 | 30-60 | 84-142 | 170 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 5 | 5400 | 32-70 | 84-142 | 195 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | 8 | 5000 | 40-80 | 84-142 | 225 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 11.2 | 4800 | 48-90 | 107-172 | 240 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 15 | 4500 | 60-100 | 107-172 | 260 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 21.2 | 4000 | 65-110 | 132-212 | 280 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 26.5 | 3500 | 70-125 | 132-212 | 315 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 42,5 | 3200 | 80-140 | 167-252 | 345 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 60 | 3000 | 100-160 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 80 | 2600 | 120-180 | 202-302 | 440 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 112 | 2300 | 140-200 | 242-352 | 480 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 160 | 2100 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 224 | 1900 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 355 | 1600 | 200-280 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 400 | 1500 | 220-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 500 | 1400 | 240-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 630 | 1300 | 260-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 710 | 1200 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 900 | 1100 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 950 | 950 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 1120 | 900 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
