Flexibele Toestelkoppeling
>
|
| Plaats van herkomst | Hebei, China |
| Merknaam | Jude |
| Modelnummer | NGCLZ |

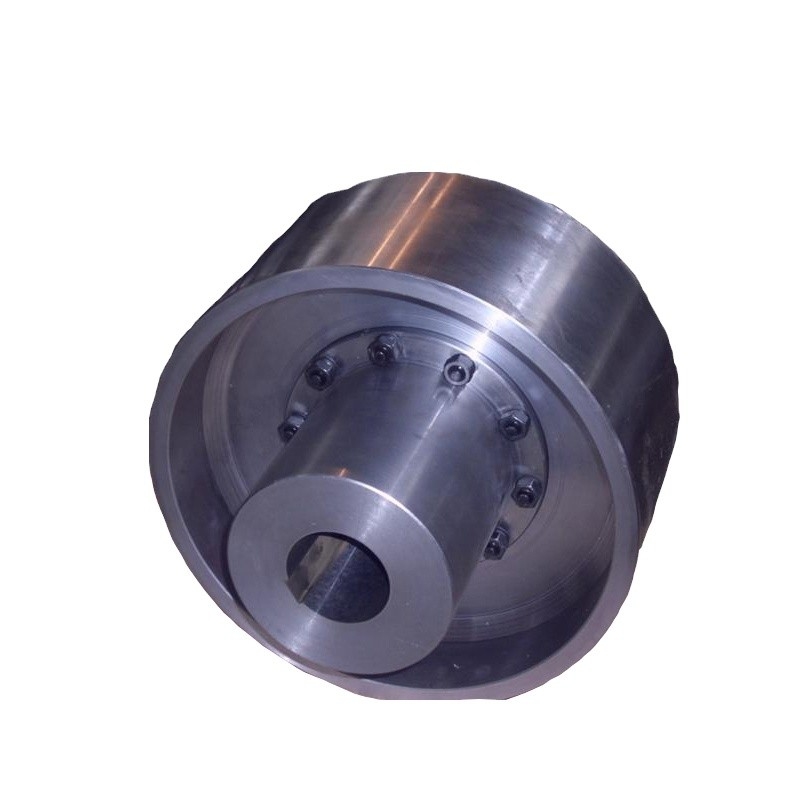

Introductie van NGCLZ-trommelkoppeling met remwiel
NGCLZ Trommeltandwielkoppeling met remwiel heeft een remwiel, kan de snelheid van de machine aanpassen door de snelheid van het remwiel te regelen.NGCLZ Trommeltandwielkoppeling met remwiel maakt een grotere hoekverplaatsing mogelijk, kan de tandcontactomstandigheden verbeteren en het vermogen om koppel over te dragen verbeteren, de levensduur verlengen, met hoekverplaatsing langs de contacttoestand van de tandwielbreedte, bestaande uit binnentandwiel en hetzelfde aantal tanden van de flens halve band koppelingsdelen etc..
NGCLZ Trommelkoppeling met remwiel moet in goede en afgedichte omstandigheden werken.De NGCLZ Trommelkoppeling met remwiel heeft dezelfde radiale maat en grote draagkracht als de tandkoppeling.Het wordt vaak gebruikt voor astransmissie bij lage snelheden en zware belasting.De zeer nauwkeurige en dynamische uitbalancerende tandwielkoppeling kan worden gebruikt voor transmissie met hoge snelheid.
|
| Maat | Koppel T Nm | Toerental tpm | Boring mm | Lengte mm | D0 | D | D1 | D2 | D3 | C | C1 | H | B1 | B2 | B3 | Gewicht (kg |
| NGCLZ1 | 0,355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0,63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79,6 |
| NGCLZ8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
