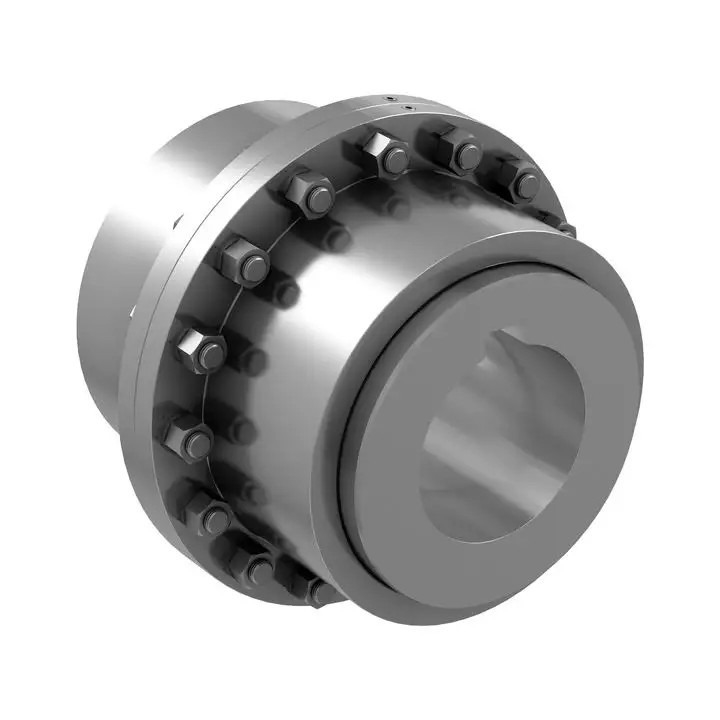

Cl-Toestelkoppeling (JB/ZQ4218-86)
Cl-type de toestelkoppeling is geschikt om twee het horizontale assentransmissie shafting te verbinden. Het heeft het vermogen van het compenseren van relatieve afwijking van twee assen en behoort tot beweegbare stijve koppeling. Twee buitenshells met binnentanden en twee kokers met buitentanden zijn samengesteld. De kokers en de schachten worden aangesloten door sleutels. Twee buitenshells worden verbonden door bouten. Een verzegelende ring wordt geschikt tussen shell en de koker.
* Cl-Toestel die Hoofdafmeting en Parameter koppelen (JB/ZQ4218-86)
Model | Nominale Torsie KN·m |
Snelheid t/min |
Droeg d1, d2, DZ |
De lengte van droeg | A | B | D | D1 | D2 | C | C1 | C2 | e | Roterende Inertie kg·m |
Massa kg |
|
Y | J1 Z2 |
|||||||||||||||
L | ||||||||||||||||
mm | ||||||||||||||||
CL1 | 710 | 3780 | 18,19 | 42 | 30 | 49 | 106 | 170 | 110 | 55 | 16 | - | - | 12 | 0,03 | 7.8 |
20,22,24 | 52 | 38 | 6 | 18.5 | 18.5 | |||||||||||
25,28 | 62 | 44 | 2.5 | 14 | 18.5 | |||||||||||
30,32,35,38 | 82 | 60 | 11 | - | ||||||||||||
40 | 112 | 84 | ||||||||||||||
Cl2 | 1400 | 3000 | 30,32,35,38 | 82 | 60 | 75 | 134 | 185 | 125 | 70 | 2.5 | 13 | 22 | 12 | 0,05 | 12.5 |
40,42,45 | 112 | 84 | 28 | |||||||||||||
48,50 | ||||||||||||||||
CL3 | 3150 | 2400 | 40,42,45 | 112 | 84 | 92 | 170 | 220 | 150 | 90 | 2.5 | 15 | 28 | 18 | 0,13 | 26.9 |
48,50,55,56 | ||||||||||||||||
60 | 142 | 107 | 36 | |||||||||||||
CL5 | 8000 | 1680 | 50,55,56 | 112 | 84 | 145 | 220 | 290 | 200 | 130 | 5 | 30 | 40 | 25 | 0,45 | 55.8 |
60,63,65,70 | 142 | 107 | ||||||||||||||
71,75 | ||||||||||||||||
80,85,90 | 172 | 132 | ||||||||||||||
CL6 | 11200 | 1500 | 60,63,65 | 142 | 107 | 160 | 246 | 320 | 230 | 140 | 5 | 25 | - | 25 | 0,70 | 79.9 |
70,71,75 | ||||||||||||||||
80,85,90,95 | 172 | 132 | ||||||||||||||
100.110 | 212 | 167 | ||||||||||||||
CL7 | 18000 | 1270 | 65,70,71,75 | 142 | 107 | 185 | 286 | 350 | 260 | 170 | 5 | 40 | 40 | 30 | 1.15 | 109.5 |
80,85,90,95 | 172 | 132 | 25 | 45 | ||||||||||||
100.110.120 | 212 | 167 | ||||||||||||||
CL8 | 22400 | 1140 | 80,85,90,95 | 172 | 132 | 210 | 325 | 380 | 315 | 190 | 5 | 35 | 45 | 30 | 2.38 | 133.8 |
100.110.120 | 212 | 167 | ||||||||||||||
130.140 | 252 | 202 | 30 | |||||||||||||
CL9 | 28000 | 1000 | 90,95 | 172 | 132 | 220 | 335 | 430 | 365 | 210 | 5 | 40 | - | 30 | 3.55 | 171 |
100.110.120.125 | 212 | 167 | 30 | |||||||||||||
130.140.150 | 252 | 202 | ||||||||||||||
160 | 302 | 242 | ||||||||||||||
CL10 | 50000 | 850 | 110.120.125 | 212 | 167 | 245 | 365 | 490 | 420 | 260 | 5 | 30 | - | 30 | 7.00 | 275.8 |
130.140.150 | 252 | 202 | ||||||||||||||
160.170.180 | 302 | 242 | ||||||||||||||
CL11 | 71000 | 750 | 120.125 | 212 | 167 | 280 | 405 | 545 | 470 | 330 | 5 | 40 | - | 35 | 13.75 | 385 |
130.140.150 | 252 | 202 | ||||||||||||||
160.170.180 | 302 | 242 | 35 | |||||||||||||
190.200.220 | 352 | 282 | ||||||||||||||
CL12 | 100000 | 660 | 140.150 | 252 | 202 | 350 | 485 | 590 | 520 | 340 | 5 | 45 | - | 35 | 21.5 | 540 |
160.170.180 | 302 | 242 | 38 | |||||||||||||
190.200.220 | 352 | 282 | ||||||||||||||
240.250 | 410 | 330 | ||||||||||||||
CL13 | 140000 | 600 | 160.170.180 | 302 | 242 | 375 | 524 | 680 | 590 | 380 | 7.5 | 45 | - | 40 | 40.00 | 798.3 |
190.200.220 | 352 | 282 | ||||||||||||||
240.250.260 | 410 | 330 | ||||||||||||||
280 | 470 | 380 | ||||||||||||||
CL14 | 200000 | 540 | 180 | 302 | 242 | 405 | 565 | 730 | 650 | 450 | 7.5 | 50 | - | 40 | 53.75 | 976.6 |
190.200.220 | 352 | 282 | ||||||||||||||
240.250.260 | 410 | 330 | ||||||||||||||
280.300.320 | 470 | 380 | ||||||||||||||
CL15 | 250000 | 480 | 200.220 | 352 | 282 | 480 | 644 | 780 | 700 | 480 | 7.5 | 50 | - | 40 | 81.25 | 1182.5 |
240.250.260 | 410 | 300 | ||||||||||||||
280.300.320 | 470 | 380 | ||||||||||||||
340.360 | 550 | 450 | ||||||||||||||
CL16 | 355000 | 425 | 240.250.260 | 410 | 330 | 535 | 720 | 900 | 785 | 530 | 10 | - | - | 50 | 150 | 1936 |
280.300.320 | 470 | 380 | ||||||||||||||
340.360.380 | 550 | 450 | ||||||||||||||
400 | 650 | 540 | ||||||||||||||
CL17 | 560000 | 380 | 260 | 410 | 330 | 625 | 800 | 1000 | 885 | 630 | 10 | - | - | 50 | 285 | 2700 |
280.300.320 | 470 | 380 | ||||||||||||||
340.360.380 | 550 | 450 | ||||||||||||||
400.420.440.450 | 650 | 540 | ||||||||||||||
CL18 | 710000 | 330 | 300.320 | 470 | 380 | 71 | 900 | 1100 | 990 | 710 | 10 | - | - | 50 | 400 | 3669 |
340.360.380 | 550 | 450 | ||||||||||||||
400.420.440.450 | 650 | 540 | ||||||||||||||
460.480.500 | ||||||||||||||||
CL19 | 1000000 | 300 | 360.380 | 550 | 450 | 730 | 910 | 1250 | 1090 | 800 | 15 | - | - | 60 | 675 | 5138 |
400.420.440.450 | 650 | 540 | ||||||||||||||
460.480.500 | 800 | 680 | ||||||||||||||
530.560 |
Nota:
1. De koppelingsmassa en de roterende die inertie zijn benadering door de minimumdiameter wordt berekend en de maximumlengte van droeg.
2. Droeg diameter DZ <140mm>
3. Het j1-type droeg zonodig vereist het geen schot van het schachteind.
4. Deze norm is slechts op oude producten van toepassing.
