Pin Bush-koppeling
>
|
| Plaats van herkomst | cangzhou、 China |
| Merknaam | jude |
| Certificering | CE、ISO |
| Modelnummer | TL |

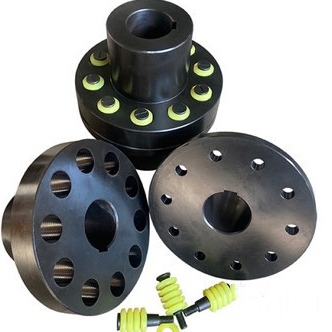

TL elastische sleevePin couplingIt is een flexibele koppeling met een niet-metalen elastisch element. Zijn structuur is zeer gelijkaardig aan dat van een flenskoppeling, maar de twee halve koppelingen worden verbonden zonder bouten en gebruiksspelden aan rubber of leerkokers om de twee halve koppelingen te realiseren. De koppeling van de schachtsectie. De elastische koppeling van de kokerspeld was een wijd gebruikte koppeling van de waterpomp. Zodra de recente jaren '20, werd het geformuleerd als norm van het Ministerie van Machines. JB50-08 de elastische koppeling van de kokerspeld is een norm. om de speldkoker te veranderen zonder de machine te ontmantelen, besteed aandacht aan de afstand A in het ontwerp; om de asverplaatsing te compenseren, besteed aandacht aan het hiaat c van de reactiegrootte tijdens installatie.
TL de elastische koppeling van de kokerspeld heeft een eenvoudige structuur, gemakkelijk te vervaardigen, geen smering, geen behoefte om met metaalvulcanisatie te plakken, gemakkelijk om de elastische koker, geen behoefte te veranderen om de halve koppeling te bewegen, en heeft een goede compensatie voor de relatieve afwijking van de twee schachten en de bevochtiging. Bufferprestaties. De elastische koker werkt door compressie en misvorming. Omdat de dikte van de elastische koker dun is, is het volume klein, en de elastische misvorming is beperkt, kan de elastische koppeling van de speldkoker de de asverplaatsing en elasticiteit compenseren, maar het toelaatbare compensatiebedrag voor de asverplaatsing is minder. De elasticiteit is zwak. De elastische koppeling van de kokerspeld baseert zich op de sluitenkracht van de speldgroep om het wrijvingsogenblik op de contactoppervlakte te produceren, en de rubber elastische koker samen te persen om de torsie over te brengen. Het is geschikt voor hoge snelheid, lage en middelhoogvermogenwaterpompen met hoge starheid, hoge centreernauwkeurigheid, lage effectlading, en de lage vereisten van de trillingsvermindering.
| Type | Nominale torsie | Maximum snelheid | Droeg diameter | Droeg lengte | Afmeting | Massa | |||
| Tn | [n] | D, d1, DZ | Y | J, J1, Z | D | S | A | kg | |
| N.m | r/min | L | L1 | ||||||
| TL1 | 6.3 | 8800 | 9~14 | 20~32 | 14~20 | 71 | 3 | 18 | 1.2 |
| TL2 | 16 | 7600 | 12~19 | 32~42 | 20~42 | 80 | 3 | 18 | 1.8 |
| TL3 | 31.5 | 6300 | 16~25 | 42~62 | 30~62 | 95 | 4 | 35 | 2 |
| TL4 | 63 | 5700 | 20~32 | 52~82 | 38~82 | 106 | 4 | 35 | 2.4 |
| TL5 | 125 | 4600 | 25~40 | 62~112 | 44~112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32~50 | 82~112 | 60~112 | 160 | 5 | 45 | 11 |
| TL7 | 500 | 3600 | 40~65 | 112~142 | 84~142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45~80 | 112~172 | 84~172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50~85 | 112~172 | 84~172 | 250 | 6 | 65 | 32 |
| TL10 | 2000 | 2300 | 63~120 | 142~212 | 107~212 | 315 | 8 | 80 | 68 |
| TL11 | 4000 | 1800 | 80~140 | 172~252 | 132~252 | 400 | 10 | 100 | 125 |
| TL12 | 8000 | 1450 | 100~180 | 212~302 | 167~302 | 475 | 12 | 130 | 220 |
| TL13 | 16000 | 1150 | 120~220 | 212~352 | 167~352 | 600 | 14 | 180 | 430 |
Jude van de Nanpiprovincie het transmissiemateriaal die Co., Ltd vervaardigen is ondernemingen die zich in onderzoek en productiekoppeling specialiseerden. Ook kunnen wij nieuwe producten en bulk-productie ontwikkelen. Met rijke ervaring, professioneel R&D-team en divers materiaal in koppeling, heeft het superieure voorwaarden aan voldeed aan uw verschillende vereisten.
Zijn de bedrijf hoofdproducten: allerlei koppelingen voor de machinesindustrie overal het woord, zoals radiale elastische koppeling, voorzagen koppeling, universele koppeling, de koppeling van het trommeltoestel, de vorm elastische koppeling van de pruimbloem, de stijve koppeling van koppelingsoldham, de koppeling van de rolketting, van de diafragmakoppeling, van de koppelingskolom de elastische koppelingen van de kokerspeld, elastische penspeld, de elastische koppeling van de penspeld, de koppeling van de pompschacht, etc… van banden.
De concepten ons bedrijf is levend op kwaliteit en ontwikkelen zich op eer. De koppeling heeft het voordeel van hoogte - kwaliteit, lage prijs, volledige productmodellen. Ons bedrijf zal uw beste keus zijn, en wij zien met u samen te werken ernaar uit.
Q1: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn fabriek.
Q2: Verstrekt u steekproeven? is het extra vrij of?
A: : Ja, konden wij de steekproef aanbieden maar niet kostenloos. Eigenlijk hebben wij een zeer goed prijsprincipe, wanneer u de bulkorder dan kosten van steekproef zult zijn terugkeer aan u maakt.
Q3: Hoe lang is uw levertijd?
A: Over het algemeen is het 10-15 dagen als de goederen in voorraad zijn. of het is 7-25 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q4: Hoe lang is uw garantie?
A: Onze Garantie is 12 maand.
Q5: Hebt u inspectieprocedures voor koppeling?
A: 100% zelfinspectie vóór verpakking
Q6. Wat is uw betaling?
A: 1) 100% T/T. 2) 30% vooraf, anderen vóór verzending. 3) L/C Q7: Kan ik een bezoek aan uw fabriek vóór de orde hebben? A: Zeker, welkom om onze fabriek te bezoeken.
